Automatic transfer switch là gì? Đây chính là cầu nối quan trọng trong hệ thống điện dự phòng, đảm bảo tính liên tục cho hạ tầng CNTT. Thiết bị này giám sát nguồn điện lưới và tự động chuyển đổi sang máy phát điện khi có sự cố xảy ra. Hiểu rõ nguyên lý ATS giúp kỹ sư tối ưu hóa thời gian uptime và bảo vệ thiết bị đầu cuối nhạy cảm trong trung tâm dữ liệu hiện đại.
Tìm hiểu automatic transfer switch là gì trong hạ tầng mạng
Trong quản trị hạ tầng, việc duy trì tính sẵn sàng cao (High Availability) là ưu tiên hàng đầu của mọi kỹ sư hệ thống. Khái niệm automatic transfer switch là gì không chỉ dừng lại ở một thiết bị cơ điện đơn thuần mà là một thành phần chiến lược trong YMYL (Your Money Your Life) đối với các doanh nghiệp tài chính hoặc y tế. Sự cố gián đoạn nguồn điện dù chỉ vài mili giây cũng có thể dẫn đến hỏng hóc cơ sở dữ liệu hoặc lỗi phần cứng nghiêm trọng.
Hệ thống ATS hoạt động dựa trên các tiêu chuẩn kỹ thuật khắt khe như IEEE 446 (Recommended Practice for Emergency and Standby Power Systems). Khi nguồn điện ưu tiên (thường là điện lưới gia đình hoặc khu công nghiệp) bị mất pha, ngược pha hoặc sụt áp vượt ngưỡng cho phép, bộ điều khiển trung tâm sẽ nhận diện và thực hiện các lệnh logic được lập trình sẵn. An toàn hệ thống điện được đảm bảo thông qua việc ngăn chặn hiện tượng xông điện giữa hai nguồn độc lập, tránh gây cháy nổ máy biến áp hoặc cháy cuộn dây máy phát.

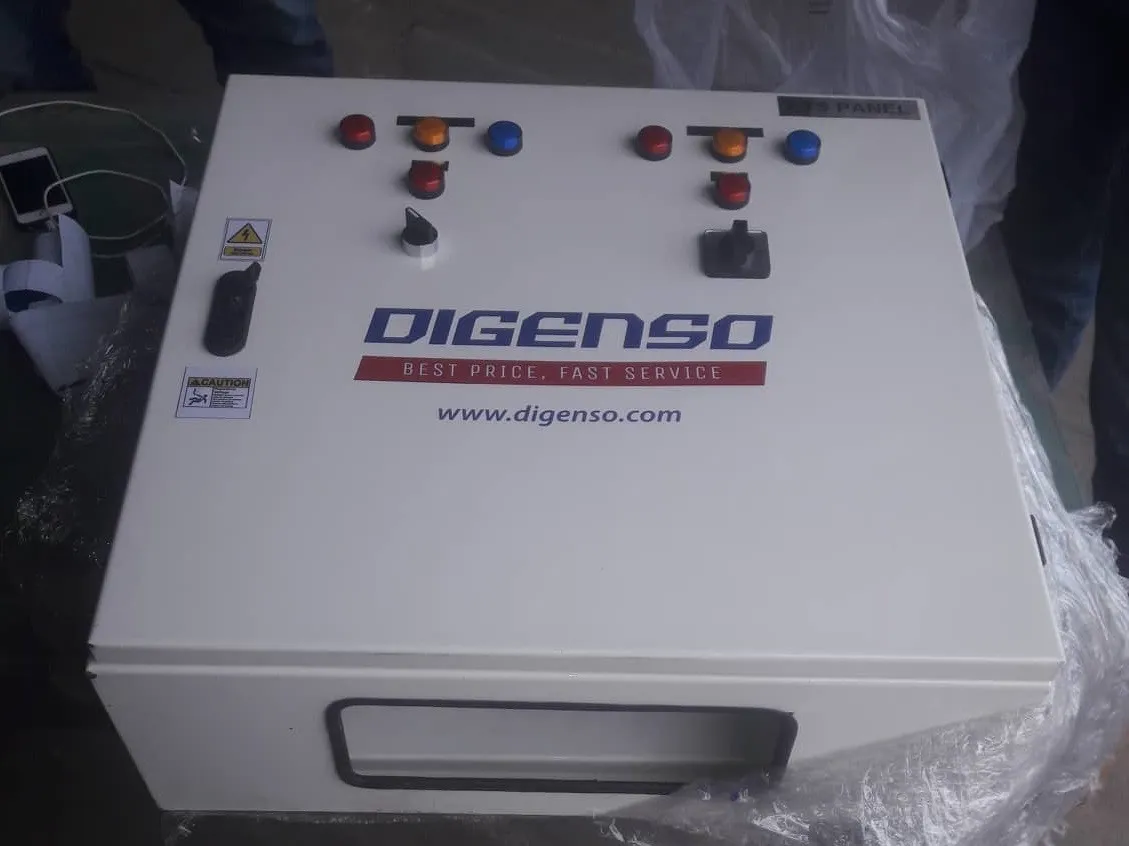

Thành phần cấu tạo trong tủ điện ATS chuyên dụng
Một tủ điện ATS hoàn chỉnh dành cho trung tâm dữ liệu không chỉ bao gồm các thiết bị đóng cắt mà còn tích hợp hệ thống giám sát tinh vi. Khám phá automatic transfer switch là gì qua cấu trúc phần cứng giúp chúng ta hiểu rõ khả năng chịu tải và độ bền của hệ thống. Thông thường, cấu tạo bao gồm vỏ tủ điện, bộ điều khiển trung tâm, hệ thống thanh cái đồng và các thiết bị đóng cắt lực (Contactor, MCCB hoặc ACB).

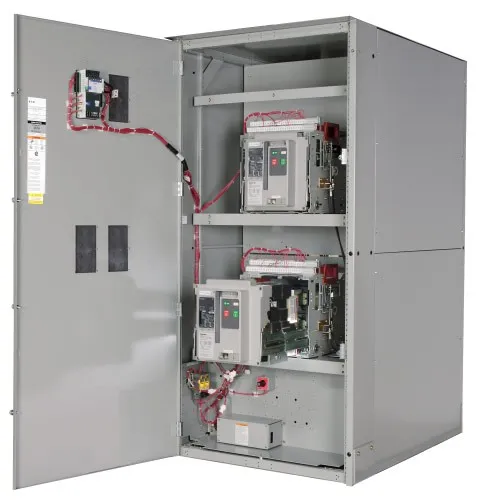

Phần quan trọng nhất chính là bộ điều khiển PLC hoặc các module chuyên dụng như Deepsea, SmartGen hoặc Datakom. Các thiết bị này liên tục đo lường thông số kỹ thuật điện áp, tần số và dòng điện từ cả hai phía nguồn lưới và nguồn dự phòng. Đối với các hệ thống tải lớn lên đến hàng ngàn Ampere, người ta thường sử dụng máy cắt không khí ACB để đảm bảo khả năng dập hồ quang điện hiệu quả. Toàn bộ thiết bị được kết nối qua hệ thống dây điều khiển chống nhiễu, đảm bảo tín hiệu truyền về trung tâm luôn chính xác trong môi trường có từ trường cao.
Phân tích cơ chế chuyển mạch nguồn tự động
Nguyên lý cốt lõi của automatic transfer switch là gì nằm ở chu trình chuyển đổi có độ trễ được tính toán kỹ lưỡng. Khi điện lưới mất, một timer (bộ định thời) sẽ đếm ngược khoảng 3 đến 5 giây để xác nhận đây không phải là sự cố nháy điện tức thời. Sau khi xác nhận mất điện hoàn toàn, bộ điều khiển sẽ gửi tín hiệu khởi động máy phát điện thông qua tiếp điểm khô (dry contact).
⚠️ Cảnh báo: Tuyệt đối không được cấu hình thời gian chuyển mạch bằng 0 (Zero Latency) nếu không có hệ thống UPS hỗ trợ bù công suất tạm thời, vì điều này có thể gây sốc dòng (In-rush current) cho các thiết bị nhạy cảm.
Sau khi máy phát đạt đến ngưỡng điện áp và tần số định mức (thường là 220V/50Hz hoặc 380V/50Hz), bộ ATS mới thực hiện lệnh đóng máy cắt phía nguồn dự phòng. Quy trình vận hành này được thiết kế để bảo vệ phụ tải khỏi các xung từ dư khi động cơ mới khởi động. Khi điện lưới phục hồi, hệ thống lại tiếp tục theo dõi độ ổn định trong khoảng 30 đến 60 giây trước khi quyết định chuyển tải ngược lại, đảm bảo nguồn điện chính đã hoàn toàn tin cậy.
Các loại hình chuyển mạch chậm và chuyển mạch nhanh
Việc lựa chọn automatic transfer switch là gì phụ thuộc rất lớn vào đặc tính của phụ tải điện đầu cuối. Có hai loại chuyển mạch phổ biến: Open Transition (chuyển mạch hở) và Closed Transition (chuyển mạch kín). Open Transition là phương thức “Break before Make”, nghĩa là ngắt kết nối với nguồn này trước khi kết nối với nguồn kia, tạo ra một khoảng lặng mất điện ngắn. Đây là giải pháp phổ biến nhất vì chi phí thấp và an toàn cao, tránh được việc song song hai nguồn điện khác pha.
Ngược lại, Closed Transition hay “Make before Break” cho phép hai nguồn điện kết nối song song trong một phần nhỏ của giây (thường dưới 100ms). Để thực hiện điều này, chương trình điều khiển phải được lập trình cực kỳ phức tạp để đồng bộ hóa tần số và góc pha giữa điện lưới và máy phát. Hình thức này cực kỳ quan trọng đối với các trung tâm dữ liệu Tier 3 hoặc Tier 4, nơi mà bất kỳ sự gián đoạn nào cũng là không thể chấp nhận được.
Vai trò của automatic transfer switch là gì trong Data Center
Trong môi trường lưu trữ dữ liệu, automatic transfer switch là gì đóng vai trò là “chốt chặn” cuối cùng bảo vệ uptime. Các máy chủ (Server) và thiết bị lưu trữ (Storage) thường sử dụng bộ nguồn kép (Dual Power Supplies), cho phép kết nối song song với hai nguồn ATS khác nhau (N+1 hoặc 2N redundancy). Nếu một đường dây điện hoặc một tủ ATS gặp sự cố, nguồn còn lại vẫn duy trì hoạt động cho thiết bị mà không gây reboot hệ thống.
Việc tích hợp ATS vào hệ thống điện dự phòng giúp giảm thiểu rủi ro từ lỗi con người trong quá trình thao tác tay. Theo tiêu chuẩn ANSI/TIA-942, việc cấu hình ATS phải đảm bảo khả năng cách ly hoàn toàn để phục vụ công tác bảo trì định kỳ mà không cần ngắt điện toàn bộ hệ thống. Điều này thường đạt được bằng cách sử dụng các bộ ATS có chức năng Bypass Isolation, cho phép kỹ sư tháo rời khối điều khiển mà vẫn duy trì tải điện qua nhánh phụ.
Quy trình lập trình logic điều khiển trên Siemens Logo
Để hiểu sâu hơn cấu trúc vận hành của automatic transfer switch là gì, chúng ta hãy xem xét một đoạn mã logic giả định trên bộ điều khiển Siemens Logo! Soft Comfort. Đây là thiết bị phổ biến được dùng để điều phối các tín hiệu đóng cắt giữa hai nguồn điện. Các kỹ sư thường sử dụng ngôn ngữ FBD (Function Block Diagram) để thiết lập các điều kiện khóa chéo điện (Electrical Interlock).
// Logic điều khiển ATS cơ bản trên Siemens Logo!
// Đầu vào: I1 (Lưới OK), I2 (Máy phát OK)
// Đầu ra: Q1 (Đóng Lưới), Q2 (Đóng Máy phát), Q3 (Đề máy phát)
Network 1: Giám sát lưới và khởi động máy phát
LDN I1 // Nếu mất điện lưới
TON T001, 500 // Trễ 5 giây tránh nhiễu
S Q3 // Kích hoạt lệnh đề máy phát
Network 2: Chuyển nguồn sang máy phát
LD I2 // Nếu máy phát đã có điện ổn định
ANDN Q1 // Đảm bảo máy cắt lưới đã mở (Khóa chéo)
TON T002, 200 // Trễ đóng 2 giây an toàn
S Q2 // Đóng máy cắt phía máy phátViệc thiết lập chương trình điều khiển cần đặc biệt lưu ý đến điều kiện khóa chéo (Interlock). Nếu cả Q1 và Q2 cùng đóng vào một thời điểm do lỗi phần mềm, hiện tượng ngắn mạch liên nguồn sẽ xảy ra, gây cháy nổ nghiêm trọng toàn bộ trạm biến áp. Vì vậy, ngoài khóa chéo bằng phần mềm, các kỹ sư luôn lắp đặt thêm khóa chéo cơ khí (Mechanical Interlock) trực tiếp trên thân các contactor hoặc máy cắt.
Giám sát tập trung qua giao thức truyền thông công nghiệp
Một kỹ sư mạng hiện đại cần hiểu khả năng kết nối của automatic transfer switch là gì vào hệ thống giám sát tập trung (DCIM). Hầu hết các bộ điều khiển ATS cao cấp hiện nay đều hỗ trợ giao thức Modbus RTU (RS485) hoặc Modbus TCP/IP. Thông qua các gateway, chúng ta có thể đưa dữ liệu về điện áp, dòng điện và lịch sử sự cố lên dashboard giám sát thời gian thực.
Sử dụng bộ chuyển đổi Modbus sang SNMP cho phép gửi các cảnh báo (Traps) đến hệ thống Zabbix hoặc PRTG khi có sự chuyển đổi nguồn điện. Một kỹ sư quản trị hệ thống có thể cấu hình cảnh báo SMS/Email ngay khi điện lưới mất, từ đó có sự chuẩn bị kỹ thuật hoặc thông báo cho người dùng về tình trạng vận hành của hệ thống điện dự phòng. Việc theo dõi mức nhiên liệu của máy phát điện thông qua cảm biến tích hợp vào bộ điều khiển ATS cũng là một phần không thể thiếu trong quản trị hạ tầng bền vững.
Những lưu ý quan trọng về an toàn và bảo mật điện
Khi triển khai, việc tuân thủ các quy tắc về automatic transfer switch là gì và an toàn điện là bắt buộc. Hệ thống tiếp địa (Earthing) cho tủ điện ATS phải đạt chuẩn dưới 4 Ohm để đảm bảo các thiết bị bảo vệ như relay dòng rò hoặc relay chống chạm đất hoạt động chính xác. Trong môi trường công nghiệp, hiện tượng nhiễu sóng hài từ các biến tần có thể gây nhiễu bộ vi xử lý của ATS, dẫn đến việc chuyển mạch sai hoặc không nhận diện được điện lưới.
Về mặt bảo mật vật lý, tủ điện chứa ATS phải luôn được khóa chặt và chỉ những nhân viên có chuyên môn được cấp phép mới được quyền thao tác. Một lỗi phổ biến là để bộ điều khiển ở chế độ Manual (Bằng tay) sau khi bảo trì, khiến hệ thống không thể tự động chuyển đổi khi thực sự mất điện. Do đó, an toàn hệ thống luôn phải đi kèm với quy trình kiểm tra (Checklist) nghiêm ngặt sau mỗi đợt bảo dưỡng thiết bị điện.
Quy trình kiểm tra định kỳ cho hệ thống ATS
Để đảm bảo khả năng sẵn sàng của automatic transfer switch là gì, công tác bảo trì định kỳ cần được thực hiện ít nhất 6 tháng một lần. Quy trình này bao gồm việc kiểm tra các đầu nối cable điện (torque check) để tránh hiện tượng lỏng lẻo gây phát nhiệt cục bộ dẫn đến cháy tủ điện. Đối với các hệ thống lớn, kỹ sư nên sử dụng camera nhiệt (Thermal Imaging) để phát hiện sớm các điểm nóng bất thường trên các cực của máy cắt hoặc thanh cái đồng.
Trong quá trình bảo trì, cần tiến hành “Test không tải” bằng cách giả lập mất điện lưới nhưng không đóng tải vào máy phát. Điều này giúp kiểm tra tính chính xác của các cảm biến và hằng số thời gian trong thông số kỹ thuật của bộ điều khiển. Nếu mọi thứ hoạt động ổn định, mới tiến hành “Test có tải” để đánh giá khả năng chịu dòng khởi động và sự ổn định tần số của nguồn dự phòng khi có phụ tải thực tế tác động.
Khắc phục lỗi common trong quá trình vận hành
Người vận hành thường thắc mắc các lỗi thường gặp của automatic transfer switch là gì và cách xử lý nhanh chóng. Lỗi phổ biến nhất là máy phát điện đã nổ nhưng ATS không chuyển nguồn. Nguyên nhân thường do relay trung gian bị hỏng hoặc dây tín hiệu từ máy phát về ATS bị đứt. Một nguyên nhân khác là điện tích từ ắc-quy máy phát quá yếu, không đủ nuôi mạch điều khiển, khiến lệnh khởi động không thể thực hiện.
Lỗi thứ hai là hiện tượng ATS liên tục chuyển đổi qua lại giữa hai nguồn (Oscillation). Điều này thường do điện lưới bị sụt áp mấp mé ngưỡng cài đặt, hoặc bộ điều khiển PLC cài đặt thời gian trễ quá ngắn. Để khắc phục, kỹ sư cần điều chỉnh lại dải điện áp cho phép (Hysteresis) rộng hơn một chút hoặc tăng thời gian trễ xác nhận nguồn điện (Stabilization timer) lên khoảng 10-15 giây để lọc bỏ các dao động nhất thời từ lưới điện.
Lựa chọn thiết bị ATS Phù hợp với công suất tải
Khi thiết kế hệ thống, việc xác định đúng công suất của automatic transfer switch là gì quyết định đến tuổi thọ của toàn bộ hạ tầng điện. Dòng điện định mức của ATS phải lớn hơn dòng tải cực đại ít nhất 20-25% để dự phòng cho các dòng khởi động của motor hoặc điều hòa trung tâm. Đối với các tải thuần trở như hệ thống chiếu sáng, việc tính toán có thể sát hơn, nhưng với tải dung hoặc cảm, cần chú ý đến hệ số cosφ để tránh quá tải tiếp điểm.
Việc tuân thủ các tiêu chuẩn quốc tế như UL 1008 (Standard for Safety for Transfer Switch Equipment) giúp đảm bảo thiết bị có khả năng chịu được dòng ngắn mạch (Short-circuit withstand rating) lớn nhất từ hệ thống cung cấp. Một bộ ATS rẻ tiền không có thương hiệu thường thiếu các cơ cấu dập hồ quang tốt, dẫn đến việc dính tiếp điểm hoặc nổ buồng dập khi chuyển đổi các phụ tải lớn. Luôn kiểm tra các thông số kỹ thuật về số lần đóng cắt cơ khí và điện để lên kế hoạch thay thế thiết bị phù hợp trước khi chúng quá hạn sử dụng.
Hiểu rõ automatic transfer switch là gì không chỉ giúp bạn làm chủ hệ thống điện mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp. Một hệ thống ATS được thiết kế chuẩn xác, lập trình thông minh và bảo trì định kỳ sẽ là “lá chắn” vững chắc nhất cho hạ tầng CNTT trước mọi biến động của lưới điện quốc gia. Hãy bắt đầu bằng việc kiểm tra quy trình vận hành ngay hôm nay để sẵn sàng cho mọi tình huống khẩn cấp xảy ra với hệ thống của bạn.
