Việc nắm vững các loại ic khuếch đại thuật toán đóng vai trò quyết định trong thiết kế mạch điện tử hiện đại và xử lý tín hiệu tương tự (Analog Signal Processing). Op-Amp không chỉ là một linh kiện đơn thuần; nó là khối xây dựng cơ bản (building block) cho hàng loạt ứng dụng từ bộ lọc âm thanh, mạch tích phân đến các hệ thống thu thập dữ liệu (DAQ) tốc độ cao. Trong thế giới kỹ thuật số ngày nay, mặc dù vi xử lý phát triển mạnh mẽ, tầng giao tiếp tín hiệu thực tế vẫn luôn đòi hỏi sự hiện diện của các bộ khuếch đại thuật toán có độ chính xác cao. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, phân loại và cách ứng dụng các dòng IC Op-Amp từ kinh nghiệm thực tế của một kỹ sư lâu năm.
Nguyên lý hoạt động và kiến trúc của Op-Amp
Một bộ khuếch đại thuật toán lý tưởng là một thiết bị khuyếch đại điện áp trực tiếp có hệ số khuếch đại cực lớn, trở kháng đầu vào vô hạn và trở kháng đầu ra bằng không. Tuy nhiên, trong thực tế, các loại ic khuếch đại thuật toán đều có những giới hạn vật lý nhất định. Công thức cơ bản điều khiển hoạt động của chúng là:
$$V{out} = A{OL} times (V+ – V-)$$
Trong đó $A_{OL}$ là hệ số khuếch đại vòng hở (Open-loop gain). Để đạt được sự ổn định, các kỹ sư thường sử dụng mạng phản hồi âm (negative feedback) để định hình hệ số khuếch đại theo ý muốn. Về mặt cấu trúc bên trong, một IC Op-Amp điển hình (như LM741 hay LM358) bao gồm ba tầng chính: tầng khuếch đại vi sai đầu vào (Differential input stage), tầng khuếch đại điện áp trung gian và tầng đệm đầu ra (Output buffer stage).
Sự khác biệt giữa các dòng IC chủ yếu nằm ở công nghệ chế tạo bán dẫn như Bipolar (BJT), JFET, hoặc CMOS. Chẳng hạn, các dòng CMOS thường có dòng bù đầu vào (input bias current) cực thấp, phù hợp cho các mạch đo lường cảm biến có trở kháng lớn, trong khi các dòng BJT lại ưu việt về độ nhiễu thấp (low noise).
Phân loại các loại IC khuếch đại thuật toán thông dụng
Dựa trên mục đích sử dụng và đặc tính kỹ thuật, chúng ta có thể chia các loại ic khuếch đại thuật toán thành các nhóm chuyên biệt. Việc chọn sai loại Op-Amp có thể dẫn đến hiện tượng méo tín hiệu, trôi nhiệt (thermal drift) hoặc mất ổn định hệ thống.
1. IC Op-Amp đa dụng (General Purpose)
Đây là “ngựa thồ” của ngành điện tử, giá thành rẻ và dễ tìm.
- LM741: Huyền thoại trong giáo dục nhưng hiện nay ít dùng cho các ứng dụng chuyên nghiệp do tốc độ đáp ứng (Slew Rate) thấp và dải điện áp đầu ra hạn chế.
- LM358: Một trong các loại ic khuếch đại thuật toán phổ biến nhất hiện nay. Nó tích hợp hai Op-Amp trong một vỏ DIP-8, hoạt động được với nguồn đơn (Single Supply), cực kỳ phù hợp cho các mạch IoT dùng pin.
2. IC Op-Amp chính xác (Precision Op-Amps)
Dùng cho các ứng dụng đo lường yêu cầu sai số cực thấp, như cân điện tử hay cặp nhiệt điện.
- OP07: Nổi tiếng với điện áp bù (Offset Voltage) cực thấp. Khi làm việc với tín hiệu microvolt, OP07 là lựa chọn hàng đầu để tránh sai số tích lũy.
- AD8628: Sử dụng công nghệ Zero-Drift, tự động hiệu chỉnh sai số theo thời gian và nhiệt độ.
3. IC Op-Amp tốc độ cao (High-Speed Op-Amps)
Được thiết kế cho các ứng dụng xử lý tín hiệu video, truyền thông RF hoặc điều khiển xung PWM tần số cao.
- LM318: Có băng thông (Gain Bandwidth Product – GBP) lên tới 15MHz.
- OPA847: Dòng siêu tốc với nhiễu cực thấp, thường dùng trong các máy thu quang học hoặc thiết bị y tế.
Phân tích chuyên sâu IC LM393 và sự khác biệt với Op-Amp thuần túy
Tại các cửa hàng linh kiện như Thư Viện CNTT, người dùng thường tìm kiếm LM393 khi tra cứu về các loại ic khuếch đại thuật toán. Tuy nhiên, về mặt kỹ thuật, LM393 là một Voltage Comparator (Bộ so sánh điện áp), không phải là một khuếch đại thuật toán tuyến tính thông thường.

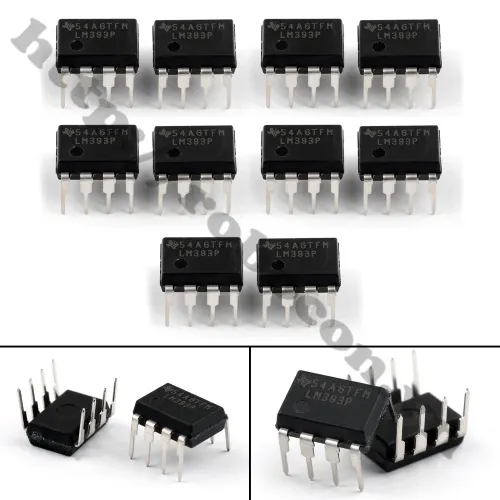

IC Khuếch Äại Thuáºt Toán LM393P, OP AMP So Sánh Dip-8 Chính Hãng
Đặc điểm cấu tạo của LM393P
LM393 chứa hai bộ so sánh độc lập trong cùng một chip. Điểm khác biệt lớn nhất giữa LM393 và các Op-Amp như LM358 là tầng đầu ra:
- Đầu ra cực thu để hở (Open Collector): Đầu ra của LM393 yêu cầu một điện trở kéo lên (pull-up resistor) để hoạt động. Điều này cho phép nó giao tiếp dễ dàng với các mức logic khác nhau (3.3V, 5V, 15V) mà không phụ thuộc vào nguồn nuôi IC.
- Không có bù tần số nội bộ: Một Op-Amp thông thường được thiết kế để ổn định khi có phản hồi âm. Ngược lại, bộ so sánh như LM393 được thiết kế để chuyển trạng thái cực nhanh. Nếu bạn cố dùng LM393 để làm mạch khuếch đại âm thanh, nó sẽ bị dao động tự do (oscillation).

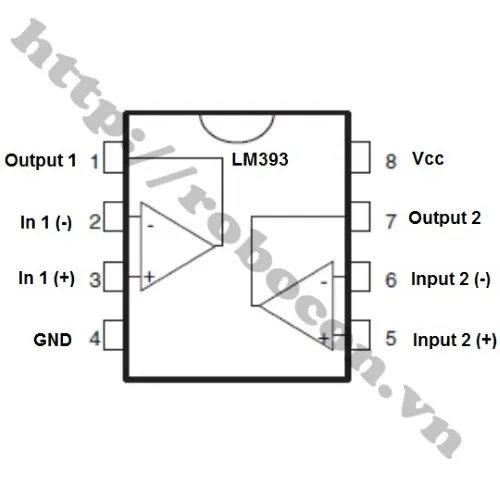

SÆ¡ Ä’á»” IC Khuếch Äại Thuáºt Toán LM393P, OP AMP So Sánh Dip-8 Chính Hãng
Thông số kỹ thuật tiêu biểu của LM393P:
- Dải nguồn nuôi: 2V đến 36V (Nguồn đơn) hoặc ±1V đến ±18V (Nguồn kép).
- Dòng tiêu thụ: 0.4mA (Rất thấp, phù hợp thiết bị cầm tay).
- Điện áp bù đầu vào (Input Offset Voltage): ±5mV.
Mô phỏng và tính toán các loại IC khuếch đại thuật toán bằng code
Khi làm việc với các hệ thống nhúng, việc mô phỏng đặc tính của các loại ic khuếch đại thuật toán giúp tối ưu hóa phần cứng trước khi hàn mạch thực tế. Dưới đây là đoạn mã Python sử dụng thư viện SciPy chuyển đổi hàm truyền của một bộ lọc thông thấp dùng Op-Amp (Sallen-Key Topology) từ miền liên tục sang miền số.
""" Simulation of an Active Low-Pass Filter (Op-Amp based) Language: Python 3.10+ Library: scipy, numpy, matplotlib Purpose: Simulating the frequency response of Op-Amp circuits. """ import numpy as np import matplotlib.pyplot as plt from scipy import signal def simulate_active_filter(R1, R2, C1, C2): # Hệ số hàm truyền của bộ lọc bậc 2 Sallen-Key # H(s) = 1 / (s^2R1R2C1C2 + sC2(R1+R2) + 1) b = [1] a = [R1R2C1C2, C2(R1+R2), 1] system = signal.TransferFunction(b, a) w, mag, phase = signal.bode(system) # Plotting plt.figure(figsize=(10, 6)) plt.semilogx(w, mag) # Bode gain plot plt.title('Bode Plot của bộ lọc dùng Op-Amp') plt.xlabel('Tần số (rad/s)') plt.ylabel('Biên độ (dB)') plt.grid(True, which="both", ls="-") plt.show() # Ví dụ thực tế: R1=10k, R2=10k, C1=100nF, C2=100nF if __name__ == "__main__": R_val = 10000 C_val = 100e-9 simulate_active_filter(R_val, R_val, C_val, C_val)Phân tích độ phức tạp thuật toán (Complexity Analysis): Trong các phần mềm mô phỏng mạch điện tử như SPICE (được viết bằng C/C++), việc giải hệ phương trình vi phân mô tả các loại ic khuếch đại thuật toán thường áp dụng phương pháp Newton-Raphson kết hợp với Modified Nodal Analysis (MNA).
- Time Complexity: $O(n^{1.1})$ đến $O(n^{1.5})$ với $n$ là số nút trong mạch, nhờ tối ưu hóa ma trận thưa (sparse matrix).
- Memory Complexity: $O(n)$ do tính chất thưa của đồ thị mạch điện.
Kinh nghiệm thực tế: Các lỗi thường gặp và cách khắc phục
Trong hơn 10 năm kinh nghiệm triển khai mạch analog, tôi nhận thấy nhiều lỗi phổ biến của các bạn sinh viên và kỹ sư mới ra trường khi vận hành các loại ic khuếch đại thuật toán.
- Bỏ qua tụ thoát nguồn (Decoupling Capacitors): Đây là nguyên nhân số 1 gây nhiễu cao tần. Luôn đặt một tụ gốm 0.1uF sát chân VCC của IC. Nếu không, Op-Amp có thể biến thành một mạch dao động RF một cách không mong muốn.
- Vượt quá dải điện áp chế độ chung (Common-Mode Range): Nhiều người lầm tưởng Op-Amp nguồn đơn (như LM324) có thể nhận tín hiệu đầu vào sát mức VCC. Thực tế, tín hiệu chỉ có thể dao động từ GND đến cách VCC khoảng 1.5V (trừ các dòng Rail-to-Rail).
- Hở chân đầu vào: Khác với logic digital, chân đầu vào của các loại ic khuếch đại thuật toán không bao giờ được để lơ lửng (floating). Nếu không sử dụng một kênh trong IC kép (như LM393), hãy kết nối nó theo cấu hình bộ đệm với đầu vào nối đất để tránh tiêu hao dòng điện vô ích và gây nhiễu.

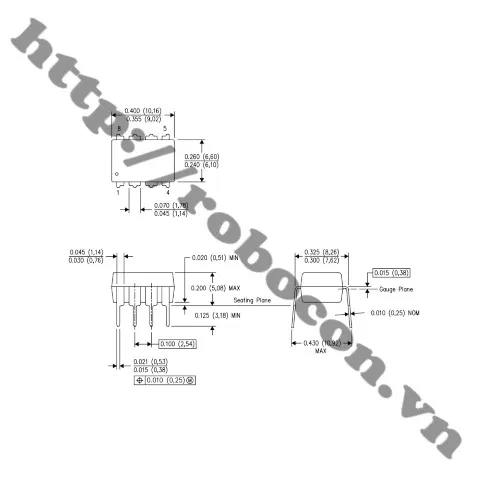

IC Khuếch Äại Thuáºt Toán LM393P, OP AMP So Sánh Dip-8 Chính Hãng
So sánh các dòng IC khuếch đại thuật toán phổ biến
| Tên IC | Số kênh | Đặc điểm nổi bật | Ứng dụng tiêu biểu |
|---|---|---|---|
| LM358 | 2 | Nguồn đơn, giá rất rẻ | Mạch cảm biến đơn giản |
| TL082 | 2 | Đầu vào JFET, trở kháng cực cao | Tiền khuếch đại âm thanh (Pre-amp) |
| NE5532 | 2 | Nhiễu cực thấp (Low noise) | Xử lý âm thanh Hi-Fi chuyên nghiệp |
| LM393 | 2 | Output Open-Collector | Mạch so sánh, chuyển đổi mức logic |
| MCP6002 | 2 | Rail-to-Rail Input/Output | Thiết bị dùng pin tích hợp vi điều khiển |
Việc lựa chọn giữa các loại ic khuếch đại thuật toán phụ thuộc vào sự đánh đổi (trade-off) giữa các tham số. Nếu bạn cần độ chính xác cao nhất (Precision), bạn phải chấp nhận băng thông (Bandwidth) hẹp hơn. Nếu bạn cần tốc độ (High Speed), bạn sẽ phải đối mặt với dòng tiêu thụ lớn và giá thành cao.
Ứng dụng của IC so sánh LM393 trong hệ thống thực tế
Dù thường bị nhầm lẫn trong danh mục các loại ic khuếch đại thuật toán, nhưng LM393 có những ứng dụng “độc bản” mà các Op-Amp khác khó thay thế. Một ví dụ điển hình là mạch bảo vệ quá áp (Over-voltage protection).
SÆ¡ Ä’á»” IC Khuếch Äại Thuáºt Toán LM393P, OP AMP So Sánh Dip-8 Chính Hãng
Trong sơ đồ chân (pinout) của LM393P:
- Chân 2 và 3 là ngõ vào bộ so sánh thứ nhất.
- Chân 1 là ngõ ra. Do là cực thu hở, khi điện áp chân 3 (không đảo) lớn hơn chân 2 (đảo), transistor đầu ra sẽ tắt, chân 1 sẽ được kéo lên VCC thông qua điện trở ngoài.
- LM393 cực kỳ nhạy bén trong các mạch tạo trễ (Time Delay), mạch dao động sóng vuông, và đặc biệt là hệ thống bảo vệ cảnh báo mức thấp của pin.
Kết luận về các loại IC khuếch đại thuật toán
Hệ sinh thái các loại ic khuếch đại thuật toán vô cùng phong phú, từ những dòng đa dụng như LM358 đến các dòng so sánh chuyên dụng như LM393. Hiểu rõ sự khác biệt giữa cấu trúc đầu ra đẩy-kéo (Push-Pull) của Op-Amp và cực thu hở (Open Collector) của bộ so sánh là chìa khóa để thiết kế mạch an toàn và hiệu quả. Để nâng cao trình độ, bạn nên thực hành mô phỏng trên các phần mềm như LTSpice trước khi triển khai phần cứng thực tế. Khám phá thêm kho tài liệu ebook và thiết kế mạch tại Thư Viện CNTT để làm chủ công nghệ xử lý tín hiệu tương tự này.
