Việc nắm vững các loại khe cắm trên mainboard là kiến thức nền tảng giúp bạn tự build cấu hình, nâng cấp linh kiện máy tính hoặc chẩn đoán lỗi phần cứng một cách chính xác. Bo mạch chủ không chỉ là tấm nền, mà là hệ thống “giao thông” phức tạp điều phối dữ liệu giữa CPU, RAM và các thiết bị ngoại vi. Hiểu rõ sự khác biệt giữa chuẩn PCIe 5.0, khe cắm M.2 NVMe hay các socket CPU sẽ giúp bạn tránh lãng phí ngân sách và tối ưu hóa hiệu năng tổng thể cho hệ thống.
Tầm quan trọng của giao thức kết nối trên bo mạch chủ
Trong kỹ thuật phần cứng, mainboard đóng vai trò trung tâm xử lý tín hiệu. Mỗi khe cắm đại diện cho một giao thức truyền tải dữ liệu với băng thông và điện áp khác nhau. Nếu lắp sai hoặc sử dụng linh kiện không tương thích, nhẹ thì hệ thống không khởi động, nặng có thể dẫn đến chập cháy mạch VRM hoặc hư hỏng chipset.
Khi lựa chọn các loại khe cắm trên mainboard, kỹ thuật viên thường quan tâm đến số lượng “lanes” (làn dữ liệu). Ví dụ, một CPU hiện đại thường cung cấp 16-20 làn PCIe trực tiếp, trong khi chipset trên mainboard cung cấp thêm các làn bổ sung. Sự phân bổ này quyết định card đồ họa của bạn có chạy hết công suất hay không. Đây là lý do tại sao việc hiểu rõ cấu tạo vật lý và thông số kỹ thuật là bắt buộc đối với người dùng chuyên nghiệp.
Khe cắm mở rộng PCI Express (PCIe) – Xương sống của PC hiện đại
PCI Express (Peripheral Component Interconnect Express) là chuẩn kết nối quan trọng nhất trong các loại khe cắm trên mainboard hiện nay. Khác với chuẩn PCI cũ truyền dữ liệu song song, PCIe sử dụng phương pháp truyền dữ liệu nối tiếp tốc độ cao, cho phép mỗi thiết bị có một đường truyền riêng biệt, tránh hiện tượng nghẽn cổ chai (bottleneck) khi dùng nhiều card mở rộng.
Chuẩn PCIe được chia thành nhiều kích thước vật lý (x1, x4, x8, x16) và các thế hệ công nghệ (3.0, 4.0, 5.0). Trong đó, khe x16 thường dành cho card đồ họa (GPU), còn x1 và x4 dành cho card mạng, card âm thanh hoặc các bộ điều khiển mở rộng.
| Thế hệ PCIe | Băng thông khả dụng (x16) | Tốc độ truyền tải (mỗi làn) |
|---|---|---|
| PCIe 3.0 | 15.75 GB/s | 985 MB/s |
| PCIe 4.0 | 31.51 GB/s | 1.97 GB/s |
| PCIe 5.0 | 63.02 GB/s | 3.94 GB/s |
Lưu ý: Băng thông thực tế phụ thuộc vào cả CPU và chipset mainboard hỗ trợ (theo thông số từ PCI-SIG).
Các khe cắm PCIe x16 hiện đại trên mainboard hỗ trợ card đồ họa công suất lớn.
Hiện nay, các dòng mainboard cao cấp như chipset Z790 (Intel) hoặc X670E (AMD) đã hỗ trợ PCIe 5.0, cung cấp tốc độ lên đến 32 GT/s. Tuy nhiên, nếu bạn chỉ sử dụng các dòng card đồ họa như RTX 3060 hoặc RX 6600, thì chuẩn PCIe 3.0 vẫn đáp ứng đủ, không nhất thiết phải nâng cấp lên mainboard đắt tiền chỉ vì thông số này.
Khe cắm bộ nhớ RAM – Tốc độ và sự tương thích
Khe cắm RAM (DIMM slots) là khu vực có mật độ chân cắm dày đặc, nơi kết nối bộ nhớ truy cập ngẫu nhiên với CPU thông qua Bus hệ thống. Đối với các loại khe cắm trên mainboard, khe RAM yêu cầu độ chính xác tuyệt đối khi lắp đặt để đảm bảo tiếp xúc tín hiệu.
Sự chuyển dịch từ DDR4 sang DDR5 là bước tiến lớn về hiệu năng. DDR5 không chỉ có mật độ dung lượng cao hơn mà còn tích hợp mạch quản lý điện năng (PMIC) ngay trên thanh RAM, giúp giảm tải cho mainboard. Tuy nhiên, hai chuẩn này có vị trí rãnh khóa (notch) khác nhau, vì vậy bạn tuyệt đối không thể cắm thanh RAM DDR5 vào khe DDR4 và ngược lại.
Lưu ý khi lắp đặt RAM (Experience Tip):
- Dual Channel: Để kích hoạt kênh đôi, bạn cần cắm RAM vào các khe 2 và 4 (tính từ CPU ra ngoài) trên mainboard có 4 khe. Điều này giúp tăng gấp đôi băng thông dữ liệu.
- XMP/DOCP: Sau khi lắp, hãy vào BIOS để kích hoạt cấu hình ép xung tự động (XMP đối với Intel hoặc EXPO/DOCP đối với AMD) để RAM chạy đúng tốc độ ghi trên vỏ hộp.
Khe cắm ổ cứng M.2 và giao diện lưu trữ
Sự ra đời của khe cắm M.2 đã thay đổi hoàn toàn cách chúng ta lưu trữ dữ liệu. Trong danh mục các loại khe cắm trên mainboard, M.2 là giao diện nhỏ gọn nhưng có hiệu năng mạnh mẽ nhất.
Có hai loại ổ cứng M.2 phổ biến: M.2 SATA và M.2 NVMe.
- M.2 SATA: Giới hạn tốc độ ở mức 600 MB/s, tương đương ổ SSD 2.5 inch truyền thống.
- M.2 NVMe: Sử dụng băng thông của khe PCIe (thường là x4), cho tốc độ lên tới 7.500 MB/s (Gen4) hoặc 10.000+ MB/s (Gen5).
Khi mua linh kiện máy tính, bạn cần kiểm tra mainboard hỗ trợ “M-Key” hay “B-Key”. Đa số các bo mạch chủ hiện đại sử dụng M-Key hỗ trợ tốt nhất cho ổ NVMe tốc độ cao. Một sai lầm phổ biến là lắp ổ Gen4 vào khe chỉ hỗ trợ Gen3; ổ vẫn hoạt động nhưng tốc độ sẽ bị giảm xuống mức tối đa của khe cắm.
Socket CPU – Điểm chạm truyền dẫn dữ liệu
Socket là vị trí đặt bộ vi xử lý và là phần quan trọng nhất khi xét về tính tương thích giữa CPU và mainboard. Mỗi dòng vi xử lý chỉ tương thích với một loại socket cụ thể.
- Intel: Sử dụng chuẩn LGA (Land Grid Array), các chân tiếp xúc (pins) nằm trên mainboard. Ví dụ: LGA 1700 hỗ trợ thế hệ 12, 13 và 14. Ưu điểm là giảm rủi ro làm gãy chân pin trên CPU đắt tiền.
- AMD: Trước đây dùng chuẩn PGA (Pin Grid Array) với chân pin nằm trên CPU (như socket AM4). Tuy nhiên, từ thế hệ Ryzen 7000 (socket AM5), AMD đã chuyển sang chuẩn LGA 1718 để tăng mật độ kết nối và truyền tải điện năng ổn định hơn cho các CPU nhiều nhân.
Việc hiểu rõ socket thuộc các loại khe cắm trên mainboard giúp bạn tránh mua nhầm linh kiện không thể lắp ráp được. Một lời khuyên từ chuyên gia: Luôn giữ miếng nhựa bảo vệ socket khi không có CPU để tránh làm cong chân pin, một lỗi thường bị từ chối bảo hành tại Việt Nam.
Các chuẩn kết nối cũ và giá trị lịch sử
Nhìn lại lịch sử phát triển, các loại khe cắm trên mainboard đã trải qua nhiều giai đoạn thay đổi để đáp ứng nhu cầu ngày càng tăng về tốc độ xử lý hình ảnh và âm thanh. Dù hiện nay không còn xuất hiện trên các bộ PC gaming hiện đại, nhưng chúng vẫn có mặt trong các hệ thống điều khiển công nghiệp hoặc máy tính đời cũ.
Khe cắm ISA (Industry Standard Architecture)
ISA là chuẩn kết nối xuất hiện từ những năm 1980, sử dụng phương thức truyền dữ liệu song song 8-bit hoặc 16-bit. Tốc độ của nó cực kỳ thấp, tối đa chỉ đạt khoảng 8 MB/s. Do kích thước lớn và hiệu năng kém, ISA đã bị khai tử hoàn toàn khỏi các bo mạch chủ thương mại từ đầu những năm 2000.
Khe cắm ISA xuất hiện trên các bo mạch chủ thế hệ cũ với tốc độ truyền tải hạn chế.
Khe cắm PCI (Peripheral Component Interconnect)
PCI (không có chữ “Express”) là tiền thân của chuẩn PCIe ngày nay. Nó hỗ trợ 32-bit hoặc 64-bit và từng là tiêu chuẩn vàng cho card mạng, card âm thanh. Nhược điểm lớn nhất là các thiết bị trên cùng một bus PCI phải chia sẻ chung băng thông 133 MB/s, dẫn đến tình trạng lag hoặc giảm hiệu suất khi sử dụng nhiều thiết bị cùng lúc.
Chuẩn PCI 32-bit từng là giải pháp phổ biến cho các card mở rộng trước khi bị thế bởi PCIe.
Khe cắm AGP (Accelerated Graphics Port)
AGP được thiết kế dành riêng cho card đồ họa nhằm tách biệt luồng dữ liệu hình ảnh ra khỏi bus PCI đang bị quá tải. Với các phiên bản x1, x2, x4, x8, AGP đã thống trị thị trường đồ họa trong suốt thập niên 90 trước khi bị PCIe x16 thay thế hoàn toàn nhờ băng thông vượt trội.

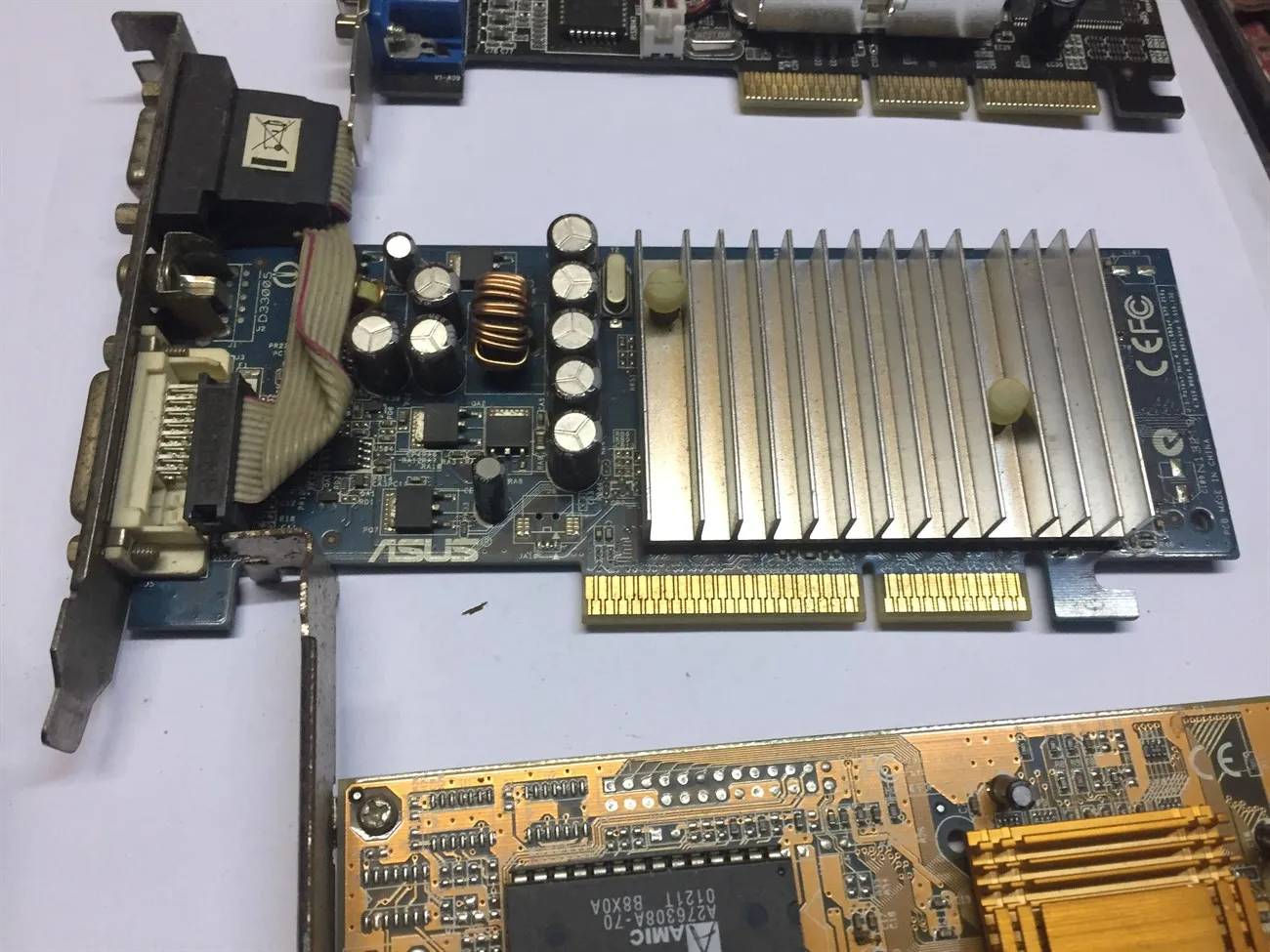

Khe AGP chuyên dụng cho xử lý đồ họa trước kỷ nguyên của chuẩn giao tiếp nối tiếp.
Các khe cắm phụ trợ: AMR và CNR
AMR (Audio Modem Riser) và CNR (Communication and Network Riser) là những nỗ lực của Intel nhằm tích hợp âm thanh và modem giá rẻ lên mainboard. Tuy nhiên, do tính tương thích kém và sự phát triển của các chip tích hợp sẵn trên bo mạch (Onboard), chúng đã nhanh chóng bị lãng quên.
Khe cắm Audio Modem Riser tích hợp các tính năng âm thanh và truyền thông cơ bản.
Giao diện CNR hỗ trợ kết nối mạng và các thiết bị ngoại vi trên máy tính Intel đời đầu.
Hướng dẫn kiểm tra sự tương thích linh kiện khi nâng cấp
Khi thực hiện nâng cấp PC, việc đầu tiên là tra cứu manual (sách hướng dẫn) của bo mạch chủ hoặc sử dụng các công cụ như CPU-Z để xác định chính xác các loại khe cắm trên mainboard hiện có.
- Kiểm tra công suất nguồn (PSU): Một số khe PCIe x16 hỗ trợ Card đồ họa mạnh có thể yêu cầu nguồn phụ 8-pin hoặc 12VHPWR. Đảm bảo nguồn của bạn đủ công suất.
- Kích thước Case: Một mainboard chuẩn E-ATX sẽ có nhiều khe cắm hơn nhưng không thể lắp vừa vào vỏ case Micro-ATX. Hãy cân nhắc không gian vật lý trước khi mua thêm card mở rộng.
- Ghosting Bus: Một số mainboard phân khúc thấp sẽ “vô hiệu hóa” cổng SATA nếu bạn cắm đầy ổ M.2 NVMe do chia sẻ làn dữ liệu từ chipset. Đây là kiến thức chuyên sâu bạn cần kiểm tra kỹ trong sơ đồ khối (Block Diagram) của hãng.
Việc hiểu đúng về các loại khe cắm trên mainboard không chỉ là nắm bắt thông số kỹ thuật, mà còn là nghệ thuật phối hợp các linh kiện để tạo nên một hệ thống máy tính hoạt động trơn tru. Dù bạn là người dùng cơ bản hay kỹ thuật viên chuyên nghiệp, việc cập nhật các tiêu chuẩn mới như PCIe 5.0 hay DDR5 là vô cùng cần thiết để bắt kịp dòng chảy công nghệ. Nếu bạn đang có ý định xây dựng một cấu hình mới, hãy bắt đầu bằng việc chọn một bo mạch chủ có số lượng khe cắm phù hợp với nhu cầu mở rộng trong 3-5 năm tới.
