Thiết kế mạch in hiện đại đòi hỏi sự chính xác tuyệt đối trong việc kiểm soát nhiệt năng hệ thống. Việc ứng dụng các phần mềm mô phỏng giúp kỹ sư xác định sớm các điểm nóng trên PCBA phức tạp. Quá trình này không chỉ bảo vệ linh kiện điện tử mà còn tối ưu hóa độ tin cậy vận hành. Bài viết dưới đây sẽ phân tích sâu các giải pháp mô phỏng nhiệt chuyên dụng hàng đầu hiện nay.
Vai Trò Của Việc Phân Tích Nhiệt Trong Thiết Kế Mạch
Quản lý nhiệt trong bảng mạch in tập trung vào việc hướng nhiệt từ khu vực nóng sang khu vực mát. Mục tiêu cuối cùng là giảm nhiệt độ đỉnh và tạo ra sự phân bổ nhiệt đồng đều khắp bề mặt. Cách bố trí linh kiện và cấu trúc xếp chồng lớp đồng ảnh hưởng trực tiếp đến khả năng giải nhiệt tự nhiên. Sử dụng các phần mềm mô phỏng cho phép bạn đánh giá hiệu quả của luồng không khí cưỡng bức từ quạt. Những thách thức về nhiệt độ thường phát sinh tại các vị trí tiếp giáp giữa linh kiện công suất và mặt đất.
Lỗ hổng lớn nhất của quy trình thiết kế cũ là chỉ kiểm tra nhiệt sau khi đã chế tạo mẫu. Việc này dẫn đến chi phí tái thiết kế rất cao và kéo dài thời gian ra mắt sản phẩm mới. Phân tích nhiệt độ PCB bao gồm nhiều nhiệm vụ phức tạp nhằm đánh giá sự truyền nhiệt qua các lớp nhựa. Điều này đòi hỏi xác định chính xác nơi phát sinh nhiệt và nhiệt độ dự kiến của từng linh kiện riêng lẻ. Các bài toán đa vật lý này thường rất khó giải quyết nếu không có sự hỗ trợ từ máy tính hiện đại.
Đánh Giá Các Phần Mềm Mô Phỏng Nhiệt PCB Phổ Biến
Hiện nay, Altium Designer đứng đầu danh sách nhờ khả năng tích hợp linh hoạt với nhiều ứng dụng bên thứ ba. Công cụ này cho phép kỹ sư xuất dữ liệu thiết kế sang các bộ giải trường chuyên sâu như Ansys Icepak. Khả năng đồng bộ hóa giữa môi trường vẽ mạch và môi trường phân tích vật lý giúp giảm thiểu sai sót dữ liệu. Tuy nhiên, mức phí bản quyền cao là một rào cản lớn đối với các nhóm phát triển phần cứng nhỏ. So với các giải pháp miễn phí, Altium mang lại độ chính xác vượt trội nhờ cơ sở dữ liệu vật liệu phong phú.
Bên cạnh đó, Ansys được coi là tiêu chuẩn vàng trong lĩnh vực mô phỏng động lực học chất lưu CFD. Phần mềm này xử lý tốt các biến dạng cơ khí do sốc nhiệt hoặc chu kỳ nhiệt kéo dài gây ra. Việc sử dụng các phần mềm mô phỏng từ Ansys đòi hỏi người dùng có kiến thức chuyên sâu về mô hình lưới. Bạn cần hiểu rõ cách thiết lập điều kiện biên để kết quả mô phỏng phản ánh đúng thực tế vận hành. Một nhược điểm nhỏ là giao diện người dùng khá phức tạp đối với những kỹ sư mới vào nghề thiết kế.

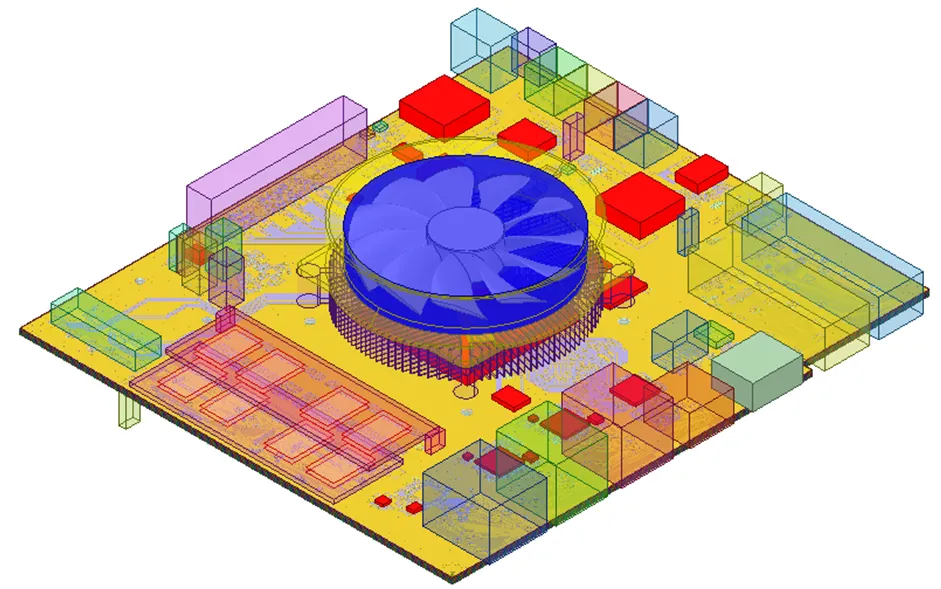

PCB thermal analysis
Phân Tích Sụt Áp DC Và Ảnh Hưởng Đến Nhiệt Độ
Mất điện năng DC là yếu tố hàng đầu tạo ra nhiệt dư thừa trong các thiết kế điện tử công suất. Các thiết kế số tốc độ cao hoặc mạch analog nhạy cảm thường ít gặp vấn đề về tổn hao công suất. Tuy nhiên, mạch điện lực cần đảm bảo điện năng được chuyển giao với mức tổn thất tối thiểu trên đường dẫn. Bạn có thể đánh giá mức độ sụt áp thông qua công cụ PDN Analyzer tích hợp sẵn trong Altium Designer. Công cụ này tính toán phân phối mật độ dòng điện trên các lớp đồng của hệ thống mạng phân phối điện.
Mặc dù PDN Analyzer không trực tiếp hiển thị bản đồ nhiệt, nó chỉ ra các vị trí có nguy cơ quá tải. Những thay đổi đơn giản về chiều rộng đường mạch có thể giúp cải thiện đáng kể tính toàn vẹn nhiệt độ. Khi dòng điện tập trung quá lớn tại các lỗ thông xuyên tầng via, nhiệt độ tại đó sẽ tăng nhanh. Việc điều chỉnh thiết kế ngay từ giai đoạn này giúp ngăn chặn sự cố cháy nổ bảng mạch trong tương lai. Đây là bước đệm quan trọng trước khi đưa dữ liệu vào các quy trình phân tích nhiệt động học phức tạp.

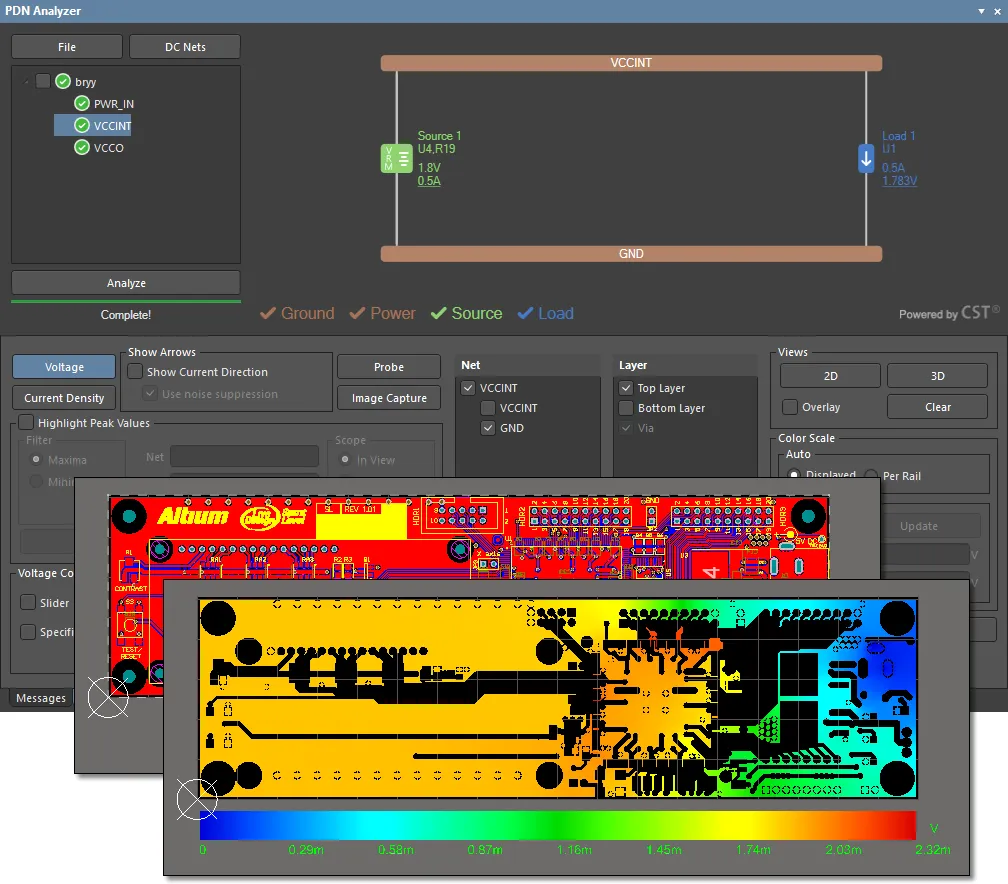

PDN Analyzer Altium Designer
Lựa Chọn Vật Liệu Và Thiết Kế Lớp Đồng Tối ƯU
Lựa chọn vật liệu trong PCB đòi hỏi sự cân nhắc giữa hệ thống nhựa, độ dày copper và chất đóng rắn. Độ dày của các lớp điện môi giữa các khu vực đồng nóng đóng vai trò quyết định tốc độ truyền nhiệt. Các bảng mạch có trọng lượng đồng nặng hơn có thể chịu được dòng điện cao hơn ở nhiệt độ cân bằng. Vật liệu Prepreg có nội dung nhựa cao thường sở hữu độ dẫn nhiệt tốt hơn trong các ứng dụng cao áp. Bất kỳ bảng mạch nào hoạt động trong môi trường khắc nghiệt đều cần có nhiệt độ chuyển pha kính Tg cao.
Việc đặt một mặt phẳng đồng gần khu vực tỏa nhiệt sẽ giúp phân tán năng lượng sang các vùng mát hơn. Kỹ sư cần chú ý đến hằng số dẫn nhiệt của vật liệu cốt nền FR4 truyền thống khi mô phỏng. Sau khi chọn thông số kỹ thuật, bạn nên xây dựng cấu trúc Stackup và gửi đến nhà sản xuất xác nhận. Một thiết kế tối ưu nhiệt không chỉ dựa vào quạt mà còn dựa vào khả năng dẫn nhiệt nội tại. Sử dụng các phần mềm mô phỏng giúp bạn thử nghiệm nhiều cấu trúc xếp chồng khác nhau mà không tốn chi phí.

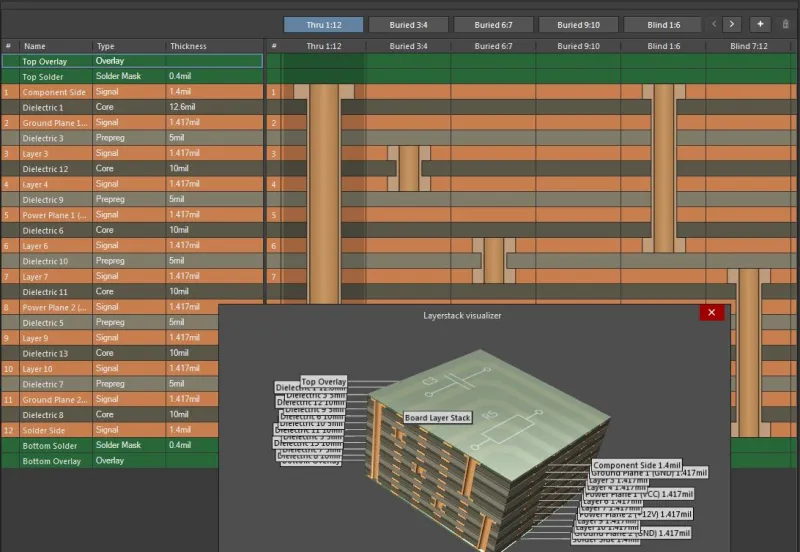

PCB stackup design thermal simulation
Quy Trình Mô Phỏng Nhiệt Độ Cân Bằng Chuẩn
Mục tiêu chính của mô phỏng là xác định phân bố nhiệt độ cân bằng dưới các điều kiện hoạt động thực tế. Kết quả mô phỏng nên hiển thị rõ ràng bản đồ nhiệt không gian và các thông tin về biến dạng cơ học. Nếu biết được nhiệt độ tại các khu vực khác nhau, bạn có thể ước lượng độ cong vênh của bo mạch. Các ứng dụng như Ansys kết hợp với Altium Designer sẽ giúp chạy các kịch bản sốc nhiệt cực kỳ chi tiết. Điều này cực kỳ quan trọng đối với các thiết bị hoạt động trong lĩnh vực hàng không hoặc quân sự.
Kinh nghiệm thực tế cho thấy lỗi hội tụ thường xảy ra khi mô hình hóa các linh kiện quá nhỏ. Bạn nên đơn giản hóa các khối 3D của linh kiện nhưng vẫn giữ nguyên diện tích tiếp xúc nhiệt. Khi thiết bị hoạt động ở mức nhiệt cao, luồng không khí cần được đánh giá thông qua mô hình đồng nhiệt. Các điểm cần lưu ý thêm bao gồm vị trí đặt quạt và thiết kế vỏ máy để tối ưu đối lưu. Một công cụ MCAD mạnh mẽ sẽ giúp ngăn chặn sự can thiệp vật lý giữa quạt và các linh kiện khác.

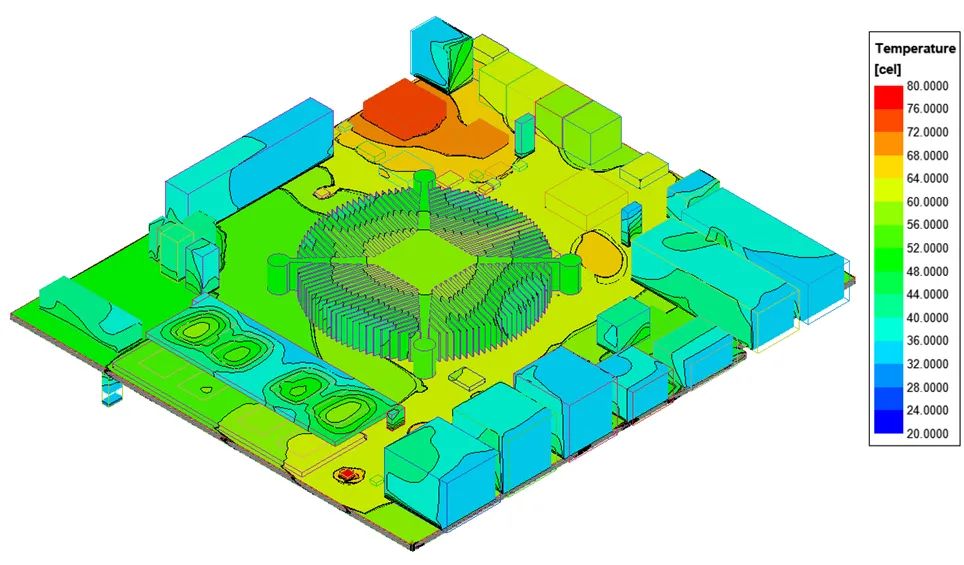

PCB thermal simulation
Chia Sẻ Và Cộng Tác Thiết Kế Trên Nền Tảng Đám Mây
Altium 365 mang lại khả năng cộng tác từ xa chưa từng có cho các đội ngũ phát triển điện tử. Bạn có thể dễ dàng chia sẻ các tệp mô hình mô phỏng nhiệt với đồng nghiệp qua nền tảng này. Hệ thống kiểm soát phiên bản dựa trên Git giúp quản lý chặt chẽ mọi thay đổi trong quá trình tối ưu. Kỹ sư mô phỏng có thể đặt nhận xét trực tiếp lên các vị trí linh kiện bị quá nhiệt trên web. Việc này giúp rút ngắn đáng kể chu trình phản hồi giữa bộ phận thiết kế mạch và bộ phận cơ khí.

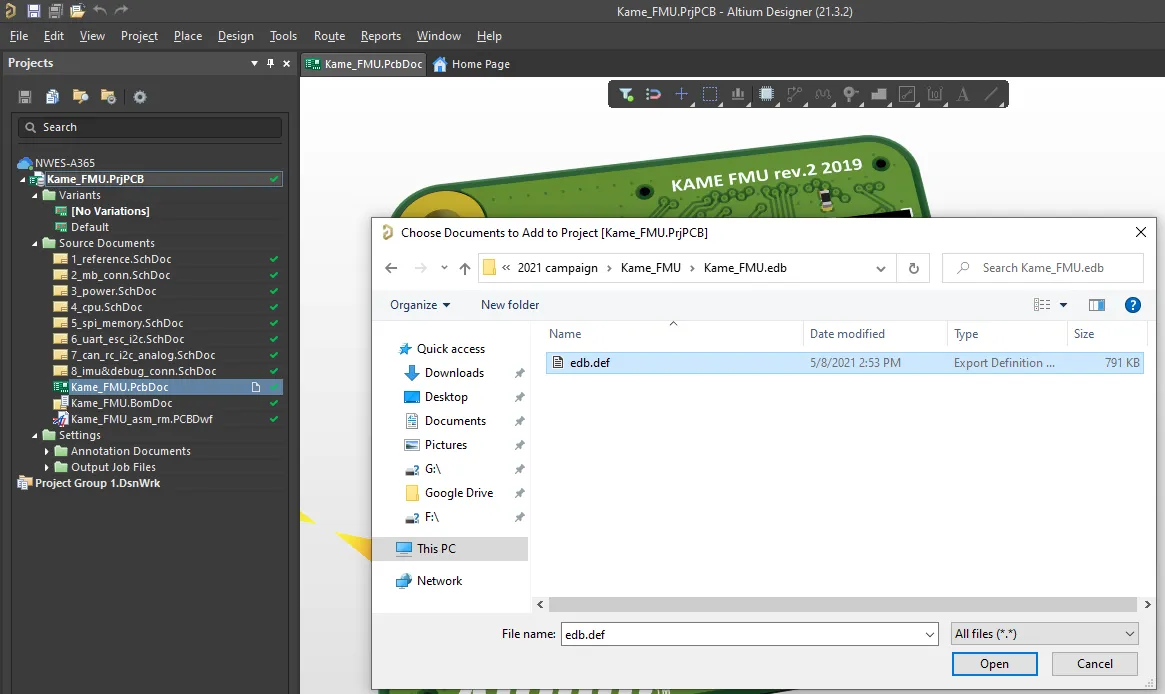

Để xuất dữ liệu sang các bộ giải ngoại vi, bạn cần sử dụng tiện ích mở rộng EDB Exporter chuyên dụng. Tiện ích này tạo ra định dạng tệp chuẩn để các trình giải của Ansys có thể đọc hiểu chính xác nhất. Mọi dữ liệu vật liệu và độ dày lớp đồng đều được bảo toàn nguyên vẹn trong quá trình chuyển đổi. Việc bảo mật thông tin được đảm bảo qua hệ thống mã hóa đám mây tiên tiến của Altium hiện nay. Đây là phương thức làm việc hiện đại giúp tối đa hóa hiệu suất cho các dự án phần cứng lớn.

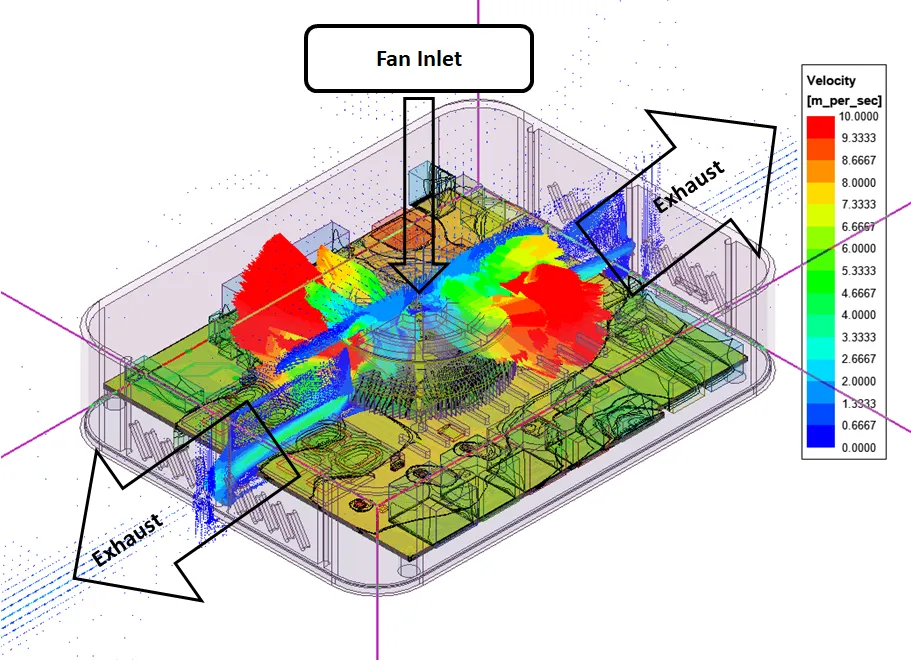

PCB airflow simulation
Tổng Kết Ưu Và Nhược Điểm Của Các Công Cụ
Sử dụng các phần mềm mô phỏng chuyên nghiệp mang lại lợi ích to lớn nhưng cũng có những thách thức riêng. Dưới đây là bảng tổng hợp đánh giá dựa trên hơn 10 năm kinh nghiệm sử dụng công cụ thiết kế:
-
Ưu điểm:
- Phát hiện sớm các rủi ro cháy nổ hoặc hỏng hóc linh kiện do quá nhiệt đột ngột.
- Tối ưu hóa vị trí đặt linh kiện công suất để tận dụng tối đa luồng khí đối lưu.
- Giảm số lượng mẫu thử nghiệm vật lý, từ đó tiết kiệm chi phí sản xuất cho doanh nghiệp.
- Cung cấp báo cáo kỹ thuật chuyên đề phục vụ quá trình kiểm tra chất lượng sản phẩm.
- Tăng cường khả năng làm việc nhóm thông qua các tính năng chia sẻ dữ liệu đám mây.
-
Nhược điểm:
- Yêu cầu cấu hình máy tính rất mạnh để xử lý các thuật toán giải lưới phức tạp.
- Chi phí bản quyền phần mềm cao, thường chỉ phù hợp với các doanh nghiệp lớn hiện nay.
- Đòi hỏi kỹ sư phải có kiến thức nền tảng tốt về nhiệt động học và vật liệu.
PCB thermal simulation software
Xu Hướng Tương Lai Của Công Nghệ Mô Phỏng Nhiệt
Ngành công nghiệp điện tử đang dịch chuyển dần sang việc ứng dụng trí tuệ nhân tạo vào mô phỏng. Trong tương lai, các phần mềm mô phỏng sẽ có khả năng tự động đề xuất phương án tản nhiệt tốt nhất. Việc tích hợp sâu giữa mô phỏng nhiệt và mô phỏng điện từ trường sẽ trở thành tiêu chuẩn bắt buộc. Kỹ sư cần liên tục cập nhật các phiên bản phần mềm mới để tận dụng tối đa sức mạnh phần cứng. Bạn nên bắt đầu bằng việc trải nghiệm các bản dùng thử chính thức từ nhà cung cấp để đánh giá.
Người dùng có thể tham khảo thêm tài liệu kỹ thuật tại trang chủ Altium hoặc Ansys để nắm rõ chi tiết. Mọi thông tin về giá cả và tính năng trong bài viết này chỉ mang tính chất tham khảo tại thời điểm. Để đạt được kết quả tốt nhất, việc kết hợp giữa công cụ mạnh và kinh nghiệm thực tiễn là yếu tố then chốt. Hãy luôn thực hiện kiểm tra chéo kết quả mô phỏng với dữ liệu thực tế từ máy ảnh nhiệt hồng ngoại. Việc làm chủ kiến thức về các phần mềm mô phỏng chắc chắn sẽ nâng tầm năng lực chuyên môn của bạn.
