Trong hạ tầng mạng viễn thông hiện đại, lớp vật lý (Physical Layer – Layer 1 trong mô hình OSI) đóng vai trò nền tảng quyết định đến độ ổn định của toàn bộ hệ thống. Việc nắm vững cách nối dây mạng wifi không chỉ là kỹ năng cơ bản của một kỹ thuật viên mà còn là yếu tố then chốt để đảm bảo băng thông và giảm thiểu nhiễu chéo (Crosstalk). Bài viết này sẽ cung cấp hướng dẫn chuyên sâu về các tiêu chuẩn truyền dẫn Ethernet, giúp bạn triển khai hệ thống cáp cấu trúc đạt chuẩn hiệu suất cao nhất.
Tổng quan về tiêu chuẩn hạ tầng cáp mạng Ethernet
Trước khi đi sâu vào các bước thực hiện cách nối dây mạng wifi, chúng ta cần hiểu về các tổ chức thiết lập tiêu chuẩn như ANSI, TIA và EIA. Cụ thể, bộ tiêu chuẩn TIA/EIA-568 là hướng dẫn thương mại cho hệ thống cáp viễn thông toàn cầu. Tại lớp vật lý, tín hiệu Ethernet được truyền dưới dạng các xung điện vi sai (differential signaling). Việc xoắn cặp dây là kỹ thuật tối quan trọng giúp triệt tiêu nhiễu điện từ (EMI) từ môi trường bên ngoài và hiện tượng nhiễu xuyên tâm từ các cặp dây kề cạnh.
Hệ thống mạng hiện nay chủ yếu sử dụng cáp xoắn đôi (Twisted Pair) với định dạng Unshielded Twisted Pair (UTP) hoặc Shielded Twisted Pair (STP). Một sợi cáp đạt chuẩn bao gồm 8 lõi đồng, chia thành 4 cặp xoắn có bước xoắn khác nhau. Việc duy trì bước xoắn này cho đến điểm tiếp xúc của đầu mạng RJ45 là yêu cầu bắt buộc để đạt được chứng chỉ kiểm định (Certification).
Phân loại cáp mạng và lựa chọn thiết bị phù hợp
Lựa chọn đúng loại cáp mạng Cat6 hay Cat5e sẽ ảnh hưởng trực tiếp đến khả năng truyền tải dữ liệu trên quãng đường dài.
- Cat5e (Category 5 enhanced): Hỗ trợ tốc độ lên đến 1 Gbps với tần số 100 MHz. Phù hợp cho các văn phòng nhỏ hoặc kết nối điểm cuối (End-points).
- Cat6: Cung cấp hiệu suất lên đến 250 MHz, hỗ trợ 10 Gbps trong khoảng cách 37-55 mét. Cat6 thường có lõi chữ thập (spline) để tách các cặp dây, giảm thiểu nhiễu chéo cực tốt.
- Cat6a (Augmented): Hoạt động ở tần số 500 MHz, hỗ trợ 10 Gbps trên toàn bộ chiều dài 100 mét. Đây là tiêu chuẩn vàng cho các trung tâm dữ liệu (Data Center).
Ngoài ra, khi thực hiện hướng dẫn cách nối dây mạng wifi, kỹ thuật viên cần chú ý đến chỉ số AWG (American Wire Gauge). Lõi dây càng lớn (chỉ số AWG nhỏ) thì điện trở càng thấp, giúp triển khai công nghệ Power over Ethernet (PoE) hiệu quả hơn, giảm thiểu hiện tượng tỏa nhiệt trên đường truyền.
Các dụng cụ chuyên dụng không thể thiếu
Để thực hiện đúng cách nối dây mạng wifi đạt chuẩn kỹ thuật, bạn không thể sử dụng các công cụ thô sơ. Một bộ dụng cụ chuyên nghiệp bao gồm:
- Kìm bấm mạng chuyên dụng: Nên sử dụng loại kìm có cơ chế trợ lực (ratcheting) để đảm bảo các chân đồng (pins) được ép xuống đều và đủ lực.
- Dao tuốt vỏ cáp: Công cụ này được thiết kế để chỉ cắt lớp vỏ nhựa ngoài cùng, không làm xước hay phạm vào lớp cách điện của lõi đồng bên trong.
- Máy đo thông mạch (Cable Tester): Ở mức độ cơ bản là các bộ LED đơn giản, ở mức chuyên gia là các máy Fluke Networks hoặc NetAlly để kiểm tra SNR (Signal-to-Noise Ratio).
- Hạt mạng (RJ45 Connectors): Phải chọn hạt tương thích với loại cáp (Hạt Cat6 có lỗ so le, hạt Cat5e có lỗ nằm ngang).
⚠️ Cảnh báo: Việc sử dụng kìm bấm kém chất lượng hoặc dùng dao thủ công để tuốt dây rất dễ làm đứt các sợi đồng mảnh, gây ra hiện tượng mất gói tin (packet loss) hoặc làm hỏng cổng mạng trên switch/router đắt tiền.

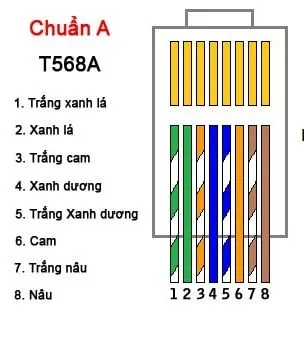

Hiểu rõ chuẩn T568A và T568B trong hệ thống mạng
Hai chuẩn T568A và T568B là quy định về thứ tự màu sắc dây khi tiếp xúc với các pin từ 1 đến 8. Về mặt điện lực, không có sự khác biệt về hiệu suất giữa hai chuẩn này, nhưng việc tuân thủ một hệ thống nhất quán là bắt buộc.
- Chuẩn T568A: Trắng Xanh Lá – Xanh Lá – Trắng Cam – Xanh Dương – Trắng Xanh Dương – Cam – Trắng Nâu – Nâu.
- Chuẩn T568B: Trắng Cam – Cam – Trắng Xanh Lá – Xanh Dương – Trắng Xanh Dương – Xanh Lá – Trắng Nâu – Nâu.
Hiện nay, hầu hết các công trình dân dụng và doanh nghiệp tại Việt Nam đều ưu tiên bấm chuẩn B (TIA/EIA-568-B). Đây là tiêu chuẩn mặc định cho hầu hết các thiết bị mạng từ Cisco, Juniper cho đến MikroTik. Trong thực tế triển khai, nếu bạn bấm cả hai đầu cáp cùng một chuẩn (A-A hoặc B-B), chúng ta gọi đó là cáp thẳng (Straight-through), dùng để nối các thiết bị khác loại như PC vào Switch. Nếu một đầu A và một đầu B, đó là cáp chéo (Crossover), dùng cho các thiết bị cũ cùng loại. Tuy nhiên, tính năng Auto-MDIX trên các dòng router hiện đại đã giúp tự động nhận diện loại cáp, giúp cách nối dây mạng wifi trở nên linh hoạt hơn.
cap bam chuan a
Quy trình 6 bước thực hiện cách nối dây mạng wifi chuẩn xác
Để đảm bảo tín hiệu đạt tối đa băng thông mạng, hãy thực hiện theo quy trình kỹ thuật sau:

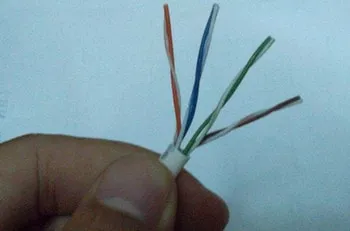

Bước 1: Loại bỏ vỏ bảo vệ và lõi gia cường
Sử dụng dụng cụ tuốt dây lấy đi khoảng 3-4 cm vỏ nhựa bên ngoài. Nếu là cáp Cat6, bạn sẽ thấy một lõi nhựa hình chữ thập ở giữa, hãy cắt sát lõi nhựa này để dễ dàng sắp xếp dây.
buoc 1 cat cap

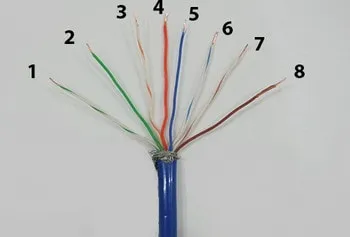

Bước 2: Tách các cặp dây và vuốt thẳng
Tiến hành gỡ xoắn 4 cặp dây. Một lưu ý từ kinh nghiệm thực tế là bạn không nên gỡ xoắn quá dài. Theo chuẩn TIA/EIA-568, độ dài phần dây không xoắn (untwisted) trước khi đi vào đầu RJ45 không được quá 13mm. Nếu vượt quá con số này, hiện tượng nhiễu Near-End Crosstalk (NEXT) sẽ xảy ra, làm giảm tốc độ truyền dẫn.
buoc 4

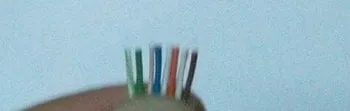

Bước 3: Sắp xếp thứ tự màu dây
Tiến hành sắp xếp dây theo thứ tự của bấm chuẩn B: Trắng Cam – Cam – Trắng Xanh Lá – Xanh Dương – Trắng Xanh Dương – Xanh Lá – Trắng Nâu – Nâu. Sau khi xếp xong, dùng ngón tay vuốt thật thẳng các sợi dây để chúng nằm sát nhau trên một mặt phẳng. Đây là bước quan trọng nhất trong cách nối dây mạng wifi để đảm bảo dây chui lọt vào các rãnh của hạt mạng.
buoc 3 sap xep lai cap
Bước 4: Cắt tỉa và đo độ dài phù hợp
Dùng phần lưỡi cắt của kìm bấm thực hiện một nhát cắt dứt khoát, sao cho độ dài của các lõi đồng sau khi cắt còn khoảng 1.2 cm đến 1.5 cm. Mặt cắt phải phẳng tuyệt đối.

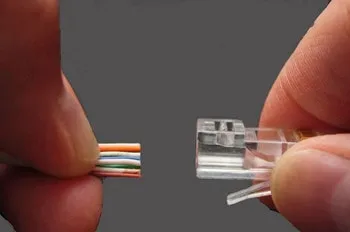

Bước 5: Thọc dây vào đầu hạt mạng RJ45
Cầm đầu RJ45 hướng phần lẫy nhựa xuống dưới, mặt có 8 lá đồng hướng lên trên. Đẩy mạnh các lõi dây vào sâu bên trong sao cho các đầu dây đồng chạm sát vào điểm cuối của hạt mạng. Đồng thời, phần vỏ nhựa bảo vệ phía ngoài phải chui vào qua lẫy khóa của đầu RJ45 để đảm bảo độ bền cơ học.
tien hanh cap day mang vao hat

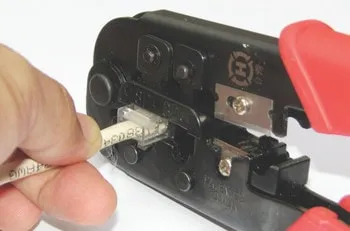

Bước 6: Ép chip đồng và kiểm tra
Đặt đầu mạng vào khe kìm bấm và bóp mạnh. Lúc này, các lá đồng sẽ đâm xuyên qua lớp cách điện của lõi dây và tạo ra điểm tiếp xúc vật lý.
dau hat mang vao kim roi bam that manh
Sau khi bấm, hãy quan sát kỹ các lá đồng xem chúng đã nằm sâu và đều nhau chưa. Nếu một lá đồng không xuống hết, kết nối sẽ chập chờn hoặc không nhận diện được 1 Gbps (chỉ nhận 100 Mbps).
kiem tra dau noi mang
Triển khai thực tế: Cách nối dây mạng wifi kiểu chéo
Mặc dù tính năng Auto-MDIX (Medium Dependent Interface Crossover) ngày nay rất phổ biến, nhưng trong một số môi trường công nghiệp hoặc thiết bị cũ, bạn vẫn cần biết cách bấm cáp chéo. Về cơ bản, bạn sẽ bấm một đầu theo chuẩn T568A và đầu còn lại theo chuẩn T568B. Nguyên lý của việc này là hoán đổi vị trí của cặp truyền (Transmit – Tx) và cặp nhận (Receive – Rx), cụ thể là cặp 1-2 và 3-6.
Khi thực hiện cách nối dây mạng wifi theo kiểu chéo để kết nối trực tiếp hai máy tính hoặc hai Switch cũ, việc duy trì tính toàn vẹn của tín hiệu đòi hỏi kỹ thuật viên phải cực kỳ cẩn thận ở các điểm tiếp xúc để tránh Jitter.
Những sai lầm thường gặp và cách Troubleshooting
Trong quá trình quản trị hệ thống, tôi đã gặp rất nhiều trường hợp hệ thống mạng gặp sự cố chỉ vì cách nối dây mạng wifi thực hiện không đúng quy trình:
- Đảo ngược thứ tự dây: Đây là lỗi phổ biến nhất. Kết quả là máy đo sẽ báo lỗi “Split Pairs” – dù thông mạch nhưng không thể truyền dữ liệu do nhiễu quá lớn.
- Tuốt vỏ quá dài: Làm mất đi sự bảo vệ của lớp vỏ nhựa và phá vỡ cấu trúc xoắn sớm, dẫn đến suy hao tín hiệu.
- Bấm không hết lực: Khiến lá đồng không tiếp xúc hoàn toàn với lõi. Trong trường hợp chạy PoE (cấp nguồn qua dây mạng), điểm tiếp xúc kém có thể sinh nhiệt cao và gây cháy nổ đầu RJ45.
- Sử dụng hạt mạng kém chất lượng: Các lá đồng không phải đồng nguyên chất mà là hợp kim mạ, sau một thời gian sẽ bị oxy hóa (gỉ sét), làm tăng điện trở đường truyền.
Trong quá trình khắc phục sự cố, nếu bạn thấy hệ thống chỉ nhận tốc độ 10/100 Mbps thay vì 1 Gbps, hãy kiểm tra ngay các cặp dây số 4-5 (Xanh dương) và 7-8 (Nâu). Gigabit Ethernet yêu cầu toàn bộ 8 lõi dây đều phải hoạt động tốt, trong khi 10/100 Mbps chỉ cần 4 lõi (1, 2, 3, 6).
Bảo mật và an toàn trong hạ tầng vật lý
An ninh mạng không chỉ dừng lại ở tường lửa hay phần mềm diệt virus mà bắt đầu từ chính lớp vật lý. Trong các tiêu chuẩn bảo mật như NIST hay ISO 27001, Physical Security là một phần không thể tách rời.
- Quản lý cáp: Sử dụng patch panel và thanh quản lý cáp để tránh việc rút nhầm hoặc cố tình can thiệp vào đường truyền.
- Dán nhãn (Labeling): Mọi đầu dây sau khi thực hiện cách nối dây mạng wifi cần được dán nhãn ở hai đầu theo tiêu chuẩn TIA-606. Việc này giúp sysadmin nhanh chóng cô lập vùng bị tấn công hoặc gặp sự cố.
- Khóa vật lý: Đối với các khu vực nhạy cảm, có thể sử dụng các bộ khóa cổng RJ45 (Port blockers) để ngăn chặn việc cắm các thiết bị lạ vào hệ thống mạng nội bộ.
Việc nắm vững kiến thức từ loại cáp, tiêu chuẩn bấm cho đến các kỹ thuật xử lý sự cố sẽ giúp bạn xây dựng một hạ tầng mạng mạnh mẽ. Luôn ghi nhớ rằng, một hệ thống mạnh chỉ có thể đứng vững trên một nền tảng vật lý vững chắc. Thực hiện đúng cách nối dây mạng wifi chính là bước đầu tiên để trở thành một chuyên gia hạ tầng mạng chuyên nghiệp, giúp tối ưu hóa hiệu suất truyền dẫn cho mọi thiết bị đầu cuối.
