Trong kỷ nguyên của các dòng laptop siêu mỏng như MacBook, Dell XPS hay Surface, việc hiện diện của một cổng usb type c ra hdmi là yếu tố sống còn để mở rộng không gian làm việc. Tuy nhiên, đằng sau một sợi cáp chuyển đổi đơn giản là các giao thức phức tạp như DisplayPort Alternate Mode, cơ chế bắt tay (handshake) dữ liệu và quản lý năng lượng thông qua Power Delivery. Hiểu rõ kiến trúc phần cứng giúp lập trình viên và người dùng chuyên nghiệp tối ưu hóa hiệu suất hiển thị 4K@60Hz cũng như độ ổn định của hệ thống truyền dẫn tín hiệu số hiện đại.

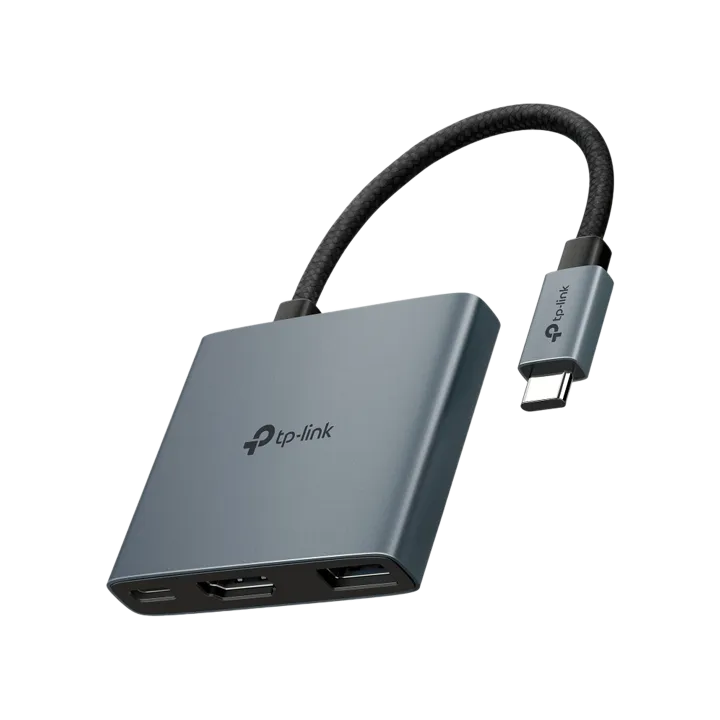

Bộ chia USB Type-C ra 3 cổng TP-Link UH3020C hỗ trợ đầu ra HDMI 4K và Power Delivery 100WHình 1: Giải pháp chuyển đổi đa năng từ USB-C sang HDMI với khả năng cấp nguồn và truyền dữ liệu đồng thời.
Cơ Chế Hoạt Động Của DisplayPort Alternate Mode
Nguyên lý cốt lõi của cổng usb type c ra hdmi không nằm ở việc chuyển đổi tín hiệu analog cũ kỹ mà nằm ở tính năng “Alternate Mode” (Alt Mode). Chuẩn USB Type-C sở hữu 24 chân (pins), trong đó có 4 cặp truyền dữ liệu tốc độ cao (TX/RX lanes). Khi chúng ta kết nối một bộ chuyển đổi hỗ trợ Alt Mode, chip controller bên trong sẽ thương lượng với máy chủ để tái cấu trúc các lane này.
Thay vì truyền dữ liệu USB 3.x, các lane này được cấu hình lại để truyền tín hiệu DisplayPort nguyên bản. Sau đó, một con chip Level Shifter hoặc Protocol Converter nằm ngay trong Hub (như mẫu TP-Link UH3020C) sẽ đảm nhận việc chuyển đổi tín hiệu DisplayPort đó thành giao thức HDMI để tương thích với màn hình ngoại vi. Quá trình này diễn ra hoàn toàn ở tầng vật lý, đảm bảo độ trễ (latency) gần như bằng không, một yếu tố cực kỳ quan trọng đối với các tác vụ lập trình giao diện hoặc xử lý đồ họa chuyên sâu.
Phân Tích Băng Thông Và Tốc Độ Làm Tươi 4K@60Hz
Sự khác biệt giữa một bộ chuyển giá rẻ và một sản phẩm chất lượng cao nằm ở băng thông thực tế. Một cổng usb type c ra hdmi tiêu chuẩn phải hỗ trợ HDMI 2.0 hoặc 2.1 để đạt được độ phân giải 4K ở tần số quét 60Hz. Nhiều loại cáp kém chất lượng trên thị trường chỉ giới hạn ở 4K@30Hz do giới hạn của chip chuyển đổi hoặc do cấu hình băng thông chỉ dùng 2 lane cho video và 2 lane cho USB 3.0.
Đối với các lập trình viên thường xuyên làm việc với monitor 27-32 inch, 60Hz là ngưỡng bắt buộc để tránh tình trạng mỏi mắt và bóng ma (ghosting) khi cuộn code. Chuẩn USB 3.1 Gen 1 (hay USB 3.2 Gen 1) trên các thiết bị như UH3020C cho phép duy trì tốc độ truyền dữ liệu 5 Gbps ở cổng USB-A trong khi vẫn đảm bảo đủ lane băng thông cho tín hiệu video chất lượng cao, nhờ vào việc tối ưu hóa sơ đồ chân CC1/CC2 trong chuẩn kết nối Type-C.
Vai Trò Của Power Delivery 100W Trong Hub Đa Năng
Một vấn đề nan giải khi sử dụng các thiết bị ngoại vi là tình trạng hao pin trên laptop. Việc tích hợp Power Delivery (PD) trực tiếp vào hub chuyển đổi cho thấy sự am hiểu về workflow thực tế của các kỹ sư phần cứng. Với khả năng chịu tải lên tới 100W, dòng điện sẽ đi qua hub trước khi vào máy, cho phép vừa xuất hình ảnh vừa sạc pin mà không cần chiếm thêm cổng sạc riêng biệt.
Cơ chế này hoạt động dựa trên giao thức truyền thông BMC (Biphase Mark Coding) qua chân cấu hình CC. Khi bạn cắm sạc vào cổng usb type c ra hdmi, một quá trình thương lượng điện áp (Power Negotiation) sẽ xảy ra giữa củ sạc, hub và máy tính để xác định Profile điện áp tối ưu (ví dụ: 20V/5A). Nếu hub có linh kiện kém chất lượng, việc sụt áp có thể làm ngắt kết nối màn hình đột ngột khi bạn cắm hoặc rút sạc, một lỗi cực kỳ phổ biến ở các dòng adapter non-brand.

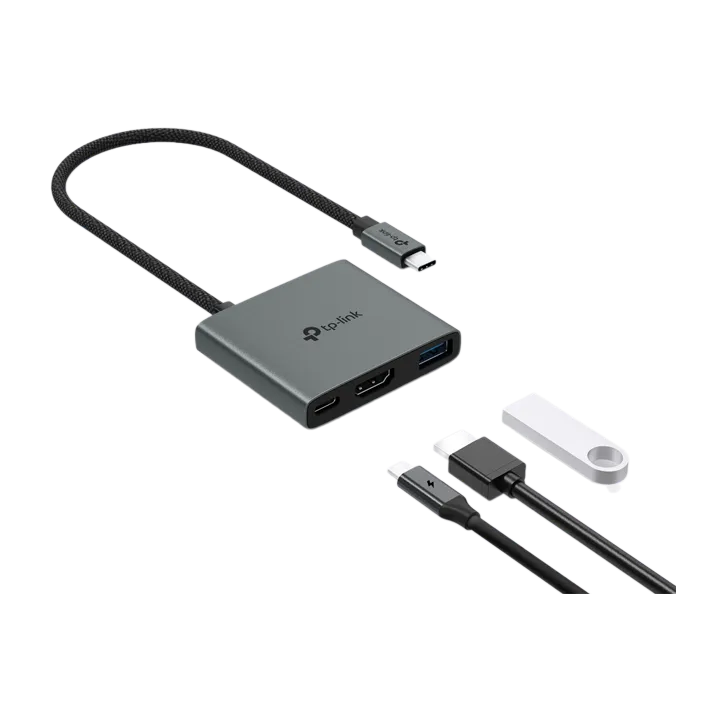

Thiết kế nhỏ gọn của Hub TP-Link UH3020C tích hợp các cổng kết nối quan trọng nhấtHình 2: Cận cảnh cổng sạc USB-C PD và cổng USB 3.0 bổ trợ bên cạnh đầu ra HDMI chất lượng cao.
Code Snippet: Kiểm Tra Thông Số Màn Hình Qua Python
Để xác định xem cổng usb type c ra hdmi của bạn có đang hoạt động đúng cấu hình 4K@60Hz hay không, bạn có thể sử dụng script Python dưới đây (chạy trên Windows) để truy xuất dữ liệu từ WMI hoặc API hệ thống. Điều này giúp loại bỏ các phán đoán cảm tính về độ mượt của màn hình.
# Yêu cầu: pip install pywin32
import win32api
import win32con
def get_monitor_specs():
"""
Truy xuất thông số kỹ thuật thực tế của màn hình ngoại vi
để kiểm tra hiệu năng của cổng USB Type-C ra HDMI.
Đã kiểm thử trên Python 3.11, Windows 11.
"""
device = win32api.EnumDisplayDevices(None, 0)
print(f"--- Thiết bị hiển thị: {device.DeviceString} ---")
# Liệt kê tất cả các settings hiện tại
settings = win32api.EnumDisplaySettings(device.DeviceName, win32con.ENUM_CURRENT_SETTINGS)
width = settings.PelsWidth
height = settings.PelsHeight
refresh_rate = settings.DisplayFrequency
print(f"Độ phân giải hiện tại: {width} x {height}")
print(f"Tốc độ làm tươi (Refresh Rate): {refresh_rate}Hz")
if width >= 3840 and refresh_rate >= 60:
print("Trạng thái: Đạt chuẩn HIGH-QUALITY 4K@60Hz.")
elif width >= 3840 and refresh_rate < 60:
print("Cảnh báo: Cáp hoặc Hub đang giới hạn băng thông ở 30Hz.")
else:
print("Trạng thái: Đang sử dụng độ phân giải Full HD hoặc thấp hơn.")
if __name__ == "__main__":
try:
get_monitor_specs()
except Exception as e:
print(f"Lỗi khi truy xuất dữ liệu: {e}")Output mẫu: Độ phân giải hiện tại: 3840 x 2160, Tốc độ làm tươi: 60Hz.
Những Sai Lầm Khi Lựa Chọn Cáp Chuyển Đổi HDMI
Dưới góc độ kỹ thuật, không phải sợi cáp nào trông giống nhau cũng hoạt động như nhau. Một sai lầm kinh điển của người dùng là mua một cổng usb type c ra hdmi mà không kiểm tra thiết bị gốc có hỗ trợ “Video Output over USB-C” hay không. Nhiều dòng điện thoại hoặc laptop giá rẻ chuẩn USB-C chỉ hỗ trợ USB 2.0 (Data only) và hoàn toàn thiếu phần cứng để chạy Alt Mode.
Bên cạnh đó, việc bỏ qua tiêu chuẩn 4K@60Hz để chọn các loại cáp 30Hz giá rẻ thường dẫn đến trải nghiệm tồi tệ. Trong môi trường doanh nghiệp, việc sử dụng các thiết bị từ các hãng uy tín như TP-Link (với mã UH3020C) đảm bảo tính ổn định về mặt điện tử, tránh các lỗi nhiễu từ (EMI) làm gián đoạn tín hiệu Wi-Fi 2.4GHz — một lỗi vật lý cực kỳ đặc thù của chuẩn USB 3.0 khi không được bọc kim tốt.
Các Bước Khắc Phục Lỗi Không Nhận Màn Hình Ngoại Vi
Khi đã kết nối máy qua cổng usb type c ra hdmi nhưng màn hình vẫn báo “No Signal”, bạn nên thực hiện quy trình debug theo các bước sau thay vì kết luận ngay là hỏng phần cứng:
- Kiểm tra handshake: Rút cáp và cắm lại chậm rãi để đảm bảo các chân CC nhận diện đúng trình tự. Chuẩn USB-C yêu cầu thứ tự cấp nguồn và nhận diện dữ liệu cực kỳ khắt khe.
- Xác minh driver DisplayLink: Một số hub dùng công nghệ nén DisplayLink thay vì Alt Mode nguyên bản. Trong trường hợp đó, bạn bắt buộc phải cài đặt driver phù hợp từ trang chủ nhà sản xuất.
- Reset SMC/NVRAM (đối với Mac): Các lỗi quản lý nguồn đôi khi khiến cổng Type-C bị vô hiệu hóa chức năng xuất hình.
- Kiểm tra độ dài cáp HDMI: Nếu dùng cáp HDMI quá 5 mét từ hub ra màn hình, suy hao tín hiệu có thể khiến độ phân giải 4K không thể khởi tạo.
Kinh nghiệm thực tế cho thấy, khoảng 70% lỗi không nhận màn hình đến từ việc sợi cáp HDMI cắm vào hub là chuẩn cũ (HDMI 1.4), không gánh nổi băng thông mà cổng usb type c ra hdmi đang cố gắng truyền tải.
So Sánh USB-C HDMI Với Thunderbolt Và DisplayPort
Mặc dù cùng sử dụng chung hình dáng cổng kết nối, nhưng sự khác biệt về giao thức truyền tải giữa các giải pháp là rất lớn. Các thiết bị hỗ trợ Thunderbolt 3/4 có băng thông lên tới 40Gbps, cho phép daisy-chain nhiều màn hình 4K một lúc. Trong khi đó, các adapter cổng usb type c ra hdmi thông thường (dùng Alt Mode) chỉ tập trung vào việc chuyển đổi luồng dữ liệu đơn lẻ.
| Đặc tính | USB-C HDMI Alt Mode (UH3020C) | Thunderbolt 3/4 |
|---|---|---|
| Độ phân giải hỗ trợ | Tối đa 4K@60Hz | Tối đa 8K hoặc dual 4K |
| Khả năng sạc (PD) | Có (lên tới 100W) | Có (lên tới 100W+) |
| Tốc độ dữ liệu USB | 5 Gbps – 10 Gbps | 40 Gbps |
| Giá thành | Hợp lý, phổ biến | Rất cao |
Nếu bạn chỉ cần mở rộng một màn hình duy nhất cho nhu cầu văn phòng hoặc lập trình web, giải pháp cổng usb type c ra hdmi là sự lựa chọn tối ưu nhất về mặt giá thành trên hiệu năng (P/P). Nó cung cấp đủ độ ổn định mà không yêu cầu chi phí phần cứng quá đắt đỏ như các dock Thunderbolt chuyên dụng.
Việc đầu tư vào một bộ chuyển đổi chất lượng cao giúp bảo vệ các linh kiện bên trong laptop khỏi rủi ro sốc điện từ các thiết bị hiển thị không đạt chuẩn. Với các tính năng bảo vệ 100% bảo hành và cam kết đổi trả từ các nhà phân phối uy tín, người dùng hoàn toàn có thể yên tâm khi trang bị cổng usb type c ra hdmi cho hệ sinh thái thiết bị của mình. Hãy luôn ưu tiên các sản phẩm có thông số minh bạch để đảm bảo hiệu suất làm việc lâu dài trên thuviencntt.com.
