Trong kỷ nguyên chuyển đổi số, hệ thống mạng LAN gồm những gì không chỉ là câu hỏi về thiết bị vật lý mà còn là vấn đề về kiến trúc bảo mật và tối ưu hiệu suất. Một mạng nội bộ (Local Area Network – LAN) chuẩn doanh nghiệp đòi hỏi sự kết hợp chặt chẽ giữa phần cứng chất lượng cao và cấu hình giao thức chính xác. Với kinh nghiệm quản trị hệ thống thực tế, bài viết này sẽ phân tích chi tiết các thành phần cốt lõi, từ lớp vật lý đến lớp ứng dụng, giúp bạn xây dựng một hạ tầng ổn định và an toàn theo tiêu chuẩn quốc tế.
Thành phần phần cứng cốt lõi trong mạng nội bộ
Để hiểu rõ hệ thống mạng LAN gồm những gì, trước tiên chúng ta cần xem xét lớp vật lý (Physical Layer) và lớp liên kết dữ liệu (Data Link Layer) trong mô hình OSI. Đây là nền tảng quyết định băng thông và độ trễ của toàn bộ hệ thống.
Thiết bị chuyển mạch (Switch) – Trái tim của mạng LAN
Switch là thiết bị quan trọng nhất, đóng vai trò kết nối các thiết bị đầu cuối như máy tính, máy in và máy chủ. Khác với Hub (đã lỗi thời), Switch hiện đại hoạt động tại Layer 2, sử dụng bảng địa chỉ MAC (MAC Address Table) để chuyển mạch gói tin chính xác đến đích, giảm thiểu xung đột dữ liệu. Trong các doanh nghiệp lớn, hệ thống thường chia làm 3 lớp: Access Switch (kết nối người dùng), Distribution Switch (hội tụ dữ liệu) và Core Switch (chuyển mạch tốc độ cao).
Thiết bị định tuyến (Router) và tường lửa (Firewall)
Router là cánh cửa kết nối mạng LAN với mạng diện rộng (WAN) hoặc Internet. Nó hoạt động tại Layer 3 (Network Layer) để định tuyến các gói tin dựa trên địa chỉ IP. Hiện nay, xu hướng tích hợp Firewall vào Router hoặc sử dụng thiết bị tường lửa chuyên dụng (Next-Generation Firewall – NGFW) là bắt buộc để thực hiện các tiêu chuẩn bảo mật như NIST. Thiết bị này giúp ngăn chặn các cuộc tấn công từ bên ngoài và kiểm soát luồng dữ liệu truy cập Internet của nhân viên.
Cấu trúc thiết bị trong mạng LANSơ đồ phân lớp thiết bị: Router kết nối Internet, Switch kết nối máy cục bộ.
Hạ tầng cáp và kết nối không dây (Wireless)
Hạ tầng truyền dẫn bao gồm cáp xoắn đôi (Cat5e, Cat6, Cat6a) và cáp quang (Single-mode, Multi-mode) cho các kết nối đường trục (backbone). Bên cạnh đó, Access Point (AP) là thành phần không thể thiếu để cung cấp kết nối mạng không dây (WLAN). Việc lựa chọn chuẩn cáp Cat6 trở lên là cần thiết để đảm bảo tốc độ 1Gbps hoặc 10Gbps trong nội bộ, tránh hiện tượng nghẽn cổ chai tại các liên kết quan trọng.
Các giao thức và cấu hình phần mềm bắt buộc
Trả lời cho câu hỏi hệ thống mạng LAN gồm những gì về mặt logic, chúng ta phải đề cập đến các dịch vụ mạng nền tảng. Thiếu các cấu hình này, các thiết bị vật lý đơn thuần không thể “nói chuyện” được với nhau một cách hiệu quả.
Giao thức định địa chỉ IP và cấp phát tự động (DHCP)
Trong một mạng LAN chuyên nghiệp, việc quản lý địa chỉ IP theo chuẩn RFC 1918 (dải 192.168.x.x, 172.16.x.x hoặc 10.x.x.x) là bắt buộc. Dịch vụ DHCP (Dynamic Host Configuration Protocol) giúp tự động hóa việc cấp phát IP cho thiết bị đầu cuối, tránh tình trạng xung đột IP (IP Conflict) – một lỗi phổ biến gây mất kết nối trong các hệ thống cấu hình thủ công.
Hệ thống phân giải tên miền nội bộ (DNS)
DNS không chỉ dùng để truy cập website bên ngoài. Trong mạng LAN, DNS Server nội bộ giúp các máy tính tìm thấy nhau thông qua tên máy (Hostname) thay vì địa chỉ IP khó nhớ. Điều này cực kỳ quan trọng đối với các dịch vụ chia sẻ file, máy in hoặc vận hành các ứng dụng ERP, CRM nội bộ của doanh nghiệp.
Phân tầng mạng ảo VLAN (Virtual LAN)
VLAN (chuẩn IEEE 802.1Q) là kỹ thuật chia nhỏ một Switch vật lý thành nhiều mạng logic khác nhau. Việc hiểu hệ thống mạng LAN gồm những gì trên phương diện bảo mật đòi hỏi nhà quản trị phải biết chia VLAN cho các bộ phận (Kế toán, Kỹ thuật, Khách). Điều này giúp cô lập sự cố, nếu một máy tính ở bộ phận này bị nhiễm virus/malware, nó sẽ không thể trực tiếp lây lan sang các VLAN khác qua lớp 2.
Cấu hình thực tế trên thiết bị mạng chuyên dụng
Để vận hành hệ thống mạng LAN gồm những gì một cách trơn tru, kỹ sư mạng cần thực hiện các câu lệnh cấu hình chính xác trên thiết bị như Cisco hoặc MikroTik. Dưới đây là ví dụ cấu hình chuẩn cho một Access Switch.
Cấu hình VLAN trên Cisco IOS (Version 15.x)
Dưới đây là các lệnh cơ bản để tạo VLAN và gán cổng cho máy trạm.
⚠️ Cảnh báo: Việc thay đổi cấu hình VLAN trên cổng Uplink mà không kiểm soát Trunking có thể gây mất kết nối toàn bộ hệ thống.
! Truy cập chế độ cấu hình
Switch# configure terminal
! Tạo VLAN 10 cho bộ phận Kế toán
Switch(config)# vlan 10
Switch(config-vlan)# name KE_TOAN
Switch(config-vlan)# exit
! Gán cổng FastEthernet 0/1 vào VLAN 10
Switch(config)# interface fastEthernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# spanning-tree portfast ! Tối ưu thời gian hội tụ cho máy trạm
Switch(config-if)# end
! Kiểm tra cấu hình
Switch# show vlan briefOutput mong đợi: Bạn sẽ thấy VLAN 10 hiện trạng “active” và cổng Fa0/1 đã thuộc về VLAN này. Đây là bước căn bản nhất trong quản trị hệ thống mạng LAN gồm những gì đối với lớp truy cập.
Thiết lập Trunking kết nối giữa các Switch
Để dữ liệu từ nhiều VLAN có thể truyền qua lại giữa các Switch, ta cần cấu hình cổng Trunk (chuẩn 802.1Q):
Switch(config)# interface gigabitEthernet 0/1
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20,30Các mô hình Topology mạng LAN phổ biến
Kiến trúc mạng quyết định khả năng mở rộng và độ tin cậy. Khi được hỏi về hệ thống mạng LAN gồm những gì, chuyên gia thường trả lời dựa trên các mô hình cấu trúc liên kết (Topology) hiện đại thay vì các dạng cổ điển như Bus hay Ring.
Mô hình hình sao (Star Topology)
Đây là chuẩn mực hiện nay cho mọi văn phòng. Mọi thiết bị đầu cuối đều kết nối trực tiếp về một Switch trung tâm. Ưu điểm lớn nhất là nếu một sợi dây cáp bị hỏng, chỉ máy tính đó mất mạng, toàn bộ hệ thống mạng LAN gồm những gì còn lại vẫn hoạt động bình thường. Tuy nhiên, nếu Switch trung tâm “chết”, toàn bộ mạng sẽ tê liệt.
Mô hình lưới (Mesh Topology) và dự phòng
Trong các trung tâm dữ liệu (Data Center), các switch được kết nối chéo với nhau tạo thành mô hình Mesh. Kết hợp với giao thức Spanning Tree (STP – IEEE 802.1D) hoặc EtherChannel, hệ thống có khả năng tự phục hồi. Nếu một đường truyền bị đứt, dữ liệu sẽ tự động đi theo đường khác chỉ trong vài mili giây.

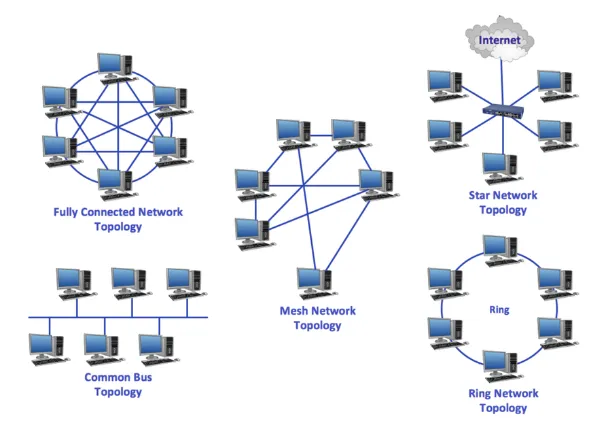

Mô hình kết nối Star và MeshSo sánh các Topology: Star phổ biến cho văn phòng, Mesh cho hạ tầng chịu lỗi cao.
Quy tắc bảo mật YMYL cho mạng nội bộ
An ninh mạng là yếu tố sống còn. Một lỗi nhỏ trong việc thiết kế hệ thống mạng LAN gồm những gì có thể dẫn đến rò rỉ dữ liệu (Data Breach) nghiêm trọng, vi phạm các chuẩn như ISO 27001.
- Kiểm soát truy cập (Access Control List – ACL): Thiết lập các quy tắc trên Router/Firewall để ngăn VLAN Khách truy cập vào VLAN Server chứa dữ liệu nhạy cảm.
- Bảo mật cổng (Port Security): Trên Switch, chỉ cho phép các địa chỉ MAC đã đăng ký mới được phép kết nối vào cổng vật lý. Điều này ngăn chặn việc người lạ cắm máy tính lạ vào ổ cắm mạng trong văn phòng.
- Xác thực tập trung (RADIUS/TACACS+): Sử dụng máy chủ xác thực để quản lý việc đăng nhập vào thiết bị mạng và mạng Wi-Fi, thay vì dùng mật khẩu dùng chung dễ bị lộ.
- Phòng chống tấn công lớp 2: Cấu hình DHCP Snooping và Dynamic ARP Inspection để chống lại các kiểu tấn công như “Man-in-the-Middle” (người đứng giữa) hay giả mạo cổng Default Gateway.
Quy trình troubleshoot khi hệ thống mạng LAN gặp lỗi
Dù bạn trang bị hệ thống mạng LAN gồm những gì đắt tiền đến đâu, sự cố vẫn có thể xảy ra. Một Sysadmin chuyên nghiệp luôn kiểm tra theo mô hình OSI từ thấp lên cao (Layer 1 tới Layer 7).
Bước 1: Kiểm tra lớp vật lý (Layer 1)
Kinh nghiệm thực tế cho thấy hơn 60% sự cố mạng LAN bắt nguồn từ cáp hỏng, đầu bấm RJ45 bị lỏng hoặc Switch mất nguồn. Luôn kiểm tra đèn tín hiệu (Link LED) trên thiết bị trước khi can thiệp vào cấu hình phần mềm.
Bước 2: Kiểm tra cấu hình IP (Layer 3)
Sử dụng lệnh ipconfig /all (Windows) hoặc ifconfig (Linux) để xem máy đã có IP đúng dải chưa. Nếu IP bắt đầu bằng 169.254.x.x, nghĩa là máy không nhận được IP từ DHCP Server. Tình trạng này thường do lỗi cấu hình Relay Agent hoặc DHCP pool đã hết địa chỉ.
Bước 3: Kiểm tra thông suốt bằng Ping và Traceroute
Để xác định điểm nghẽn của hệ thống mạng LAN gồm những gì, hãy sử dụng:
ping 127.0.0.1: Kiểm tra card mạng của chính mình.ping [Gateway_IP]: Kiểm tra kết nối từ máy đến Switch/Router gần nhất.tracert 8.8.8.8: Xem gói tin bị chặn lại tại hop (nút) nào để xác định Firewall hay Router đang lỗi.

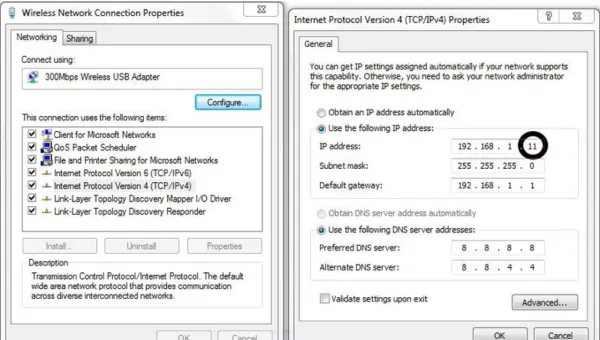

Kiểm tra IP trong WindowsSử dụng CMD để xác định địa chỉ IP và GateWay trong mạng nội bộ.
Xu hướng phát triển của mạng LAN hiện đại
Hiểu về hệ thống mạng LAN gồm những gì hiện nay cần mở rộng sang khái niệm SD-LAN (Software-Defined LAN). Đây là công nghệ cho phép quản trị toàn bộ Switch và AP từ một giao diện Cloud duy nhất, tự động hóa việc triển khai chính sách bảo mật mà không cần cấu hình từng thiết bị bằng câu lệnh (CLI). Ngoài ra, chuẩn Wi-Fi 6 (802.11ax) đang dần thay thế mạng dây trong các văn phòng hiện đại nhờ tốc độ vượt trội và khả năng chịu tải hàng trăm thiết bị cùng lúc.
Xây dựng một kiến trúc mạng ổn định đòi hỏi sự hiểu biết thấu đáo về hệ thống mạng LAN gồm những gì, từ những sợi cáp vật lý đến các giao thực tế như VLAN hay DHCP. Sự đầu tư đúng đắn vào thiết bị chính hãng kết hợp với quy trình bảo mật nghiêm ngặt sẽ giúp bảo vệ tài sản số của doanh nghiệp một cách bền vững. Sau khi hoàn thiện hạ tầng mạng, bước tiếp theo bạn nên thực hiện là xây dựng hệ thống giám sát mạng (Monitoring) để phát hiện sớm các bất thường trước khi chúng trở thành sự cố nghiêm trọng.
