Trong kỷ nguyên công nghiệp 4.0, việc tối ưu hóa giao tiếp giữa con người và máy móc là chìa khóa để nâng cao hiệu suất vận hành. Hiểu rõ màn hình cảm ứng hmi là gì giúp các kỹ thuật viên và chủ doanh nghiệp lựa chọn giải pháp điều khiển tối ưu cho hệ thống điều khiển công nghiệp, đảm bảo tính ổn định và chính xác trong mọi quy trình sản xuất phức tạp hiện nay.
Giải mã khái niệm màn hình cảm ứng HMI là gì trong kỹ thuật
Để hiểu bản chất màn hình cảm ứng hmi là gì, chúng ta cần phân tích cụm từ viết tắt HMI (Human-Machine Interface). Đây chính là giao diện người máy, một thiết bị đóng vai trò là “cửa sổ” cho phép người vận hành tương tác, điều khiển và giám sát trạng thái của máy móc thông qua các biểu tượng đồ họa trên màn hình kỹ thuật số.
Thay vì sử dụng các hệ thống nút nhấn cơ học, đèn báo và đồng hồ kim truyền thống, màn hình cảm ứng hmi là gì chính là giải pháp số hóa toàn bộ các thao tác này. Thiết bị tích hợp tấm nền hiển thị (LCD/TFT) cùng lớp cảm ứng (điện trở hoặc điện dung), cho phép thực hiện lệnh chạm trực tiếp để thay đổi thông số hệ thống. Trong giới kỹ thuật phần cứng PC, bạn có thể hình dung HMI giống như một chiếc máy tính bảng chuyên dụng, được gia cố để hoạt động trong môi trường khắc nghiệt của nhà máy.

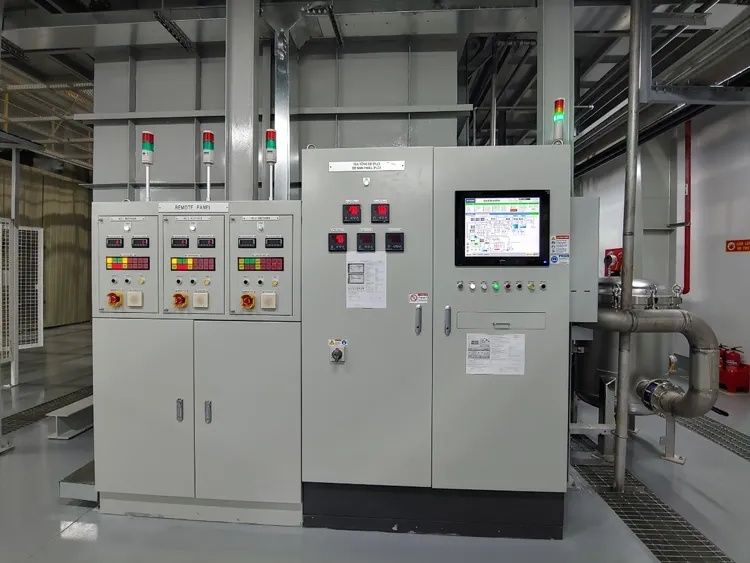

Màn hình cảm ứng HMI đóng vai trò trung tâm trong điều khiển máy mócChú thích: Giao diện đồ họa trực quan giúp người vận hành kiểm soát toàn bộ dây chuyền chỉ qua một điểm chạm.
Cấu tạo chi tiết phần cứng của màn hình HMI hiện đại
Một thiết bị đạt chuẩn khi trả lời câu hỏi cấu tạo màn hình cảm ứng hmi là gì thường bao gồm ba thành phần cốt lõi: phần cứng hiển thị, CPU xử lý và trung tâm lưu trữ dữ liệu.
Cụ thể, phần cứng bao gồm màn hình LCD trung tâm với độ phân giải từ QVGA đến Full HD tùy phân khúc. CPU thường sử dụng kiến trúc ARM (như Cortex-A7, A9) mang lại hiệu quả năng lượng cao và khả năng xử lý thời gian thực ổn định. Bộ nhớ RAM và Flash đóng vai trò lưu trữ chương trình chạy (Runtime) và các dữ liệu đồ họa như hình ảnh, biểu đồ. Bên cạnh đó, các cổng kết nối vật lý như RS232, RS485 và Ethernet là thành phần không thể thiếu để thiết bị thực hiện kết nối PLC và các cảm biến ngoại vi khác.
Nguyên lý hoạt động và giao tiếp dữ liệu của HMI
Nguyên lý cốt lõi của màn hình cảm ứng hmi là gì nằm ở khả năng trao đổi dữ liệu thông qua các “Tags” (biến số). Khi bạn chạm vào một nút nhấn trên màn hình, phần mềm HMI sẽ gán giá trị cho một tag cụ thể, sau đó gửi yêu cầu qua giao thức truyền thông (như Modbus RTU, Profinet) tới bộ điều khiển trung tâm (PLC).
Ngược lại, PLC sẽ liên tục gửi các trạng thái cảm biến (nhiệt độ, áp suất, tốc độ) về HMI. Thiết bị sẽ xử lý các con số nhị phân khô khan này thành những biểu đồ nhiệt hoặc thanh bar trực quan. Do đó, việc nắm vững cách thức hoạt động của màn hình cảm ứng hmi là gì là bắt buộc đối với các kỹ sư muốn vận hành hệ thống tự động hóa một cách chuyên sâu.
Phân loại các dòng màn hình HMI phổ biến trên thị trường
Hiện nay, tùy thuộc vào mục đích sử dụng và kiến trúc phần mềm, câu trả lời cho màn hình cảm ứng hmi là gì được chia thành hai nhánh chính:
- HMI dựa trên nền tảng nhúng (Embedded HMI): Đây là loại phổ biến nhất, chạy trên các hệ điều hành chuyên dụng như Windows CE, Linux Embedded hoặc hệ điều hành của hãng. Ưu điểm là khởi động nhanh, chống virus tốt và độ bền cao trong môi trường bụi bẩn.
- HMI trên nền tảng PC (PC-based HMI): Thực tế là các dòng màn hình cảm ứng công nghiệp (Industrial Panel PC) chạy Windows hoặc Linux đầy đủ. Loại này được dùng cho các hệ thống SCADA phức tạp, cần xử lý lượng dữ liệu khổng lồ hoặc tích hợp các phần mềm bên thứ ba đòi hỏi cấu hình phần cứng mạnh mẽ như CPU Core i5/i7 và ổ cứng SSD.
Công nghệ touch panel: Điện trở vs Điện dung trong công nghiệp
Khi tìm hiểu màn hình cảm ứng hmi là gì, bạn sẽ thấy sự khác biệt rõ rệt giữa hai công nghệ cảm ứng. Đây là kiến thức quan trọng để tránh sai lầm khi lắp đặt thiết bị trong môi trường thực tế.
Màn hình cảm ứng điện trở (Resistive) hoạt động dựa trên áp lực vật lý. Đây là lựa chọn tối ưu cho nhà xưởng vì người vận hành có thể đeo bao lót tay (găng tay bảo hộ) hoặc dùng vật cứng để chạm. Ngược lại, màn hình điện dung (Capacitive) mang lại trải nghiệm mượt mà hơn, hỗ trợ đa điểm như smartphone nhưng lại khá nhạy cảm với độ ẩm và không dùng được với găng tay dày. Hiểu bản chất công nghệ trên màn hình cảm ứng hmi là gì sẽ giúp bạn chọn đúng loại panel cho khu vực sản xuất nhiều dầu mỡ hay khu vực sạch sẽ như phòng thí nghiệm.
Các thông số kỹ thuật then chốt khi lựa chọn HMI
Để đánh giá một thiết bị màn hình cảm ứng hmi là gì có chất lượng hay không, kỹ thuật viên cần xem xét các chỉ số Specs sau đây:
- Kích thước độ phân giải: Phổ biến là 4.3″, 7″, 10.1″, 12″, 15″. Độ phân giải càng cao, hiển thị biểu đồ càng sắc nét.
- Tiêu chuẩn bảo vệ (IP Rating): Hầu hết HMI công nghiệp phải đạt chuẩn IP65 hoặc IP66 mặt trước để chống tia nước và bụi bẩn.
- Độ sáng (Brightness): Đo bằng đơn vị Nits hoặc cd/m2. Đối với các ứng dụng ngoài trời, độ sáng phải trên 800 – 1000 nits để chống chói.
- Cổng giao tiếp: Phải kiểm tra xem thiết bị hỗ trợ bao nhiêu cổng COM, có tích hợp cổng Ethernet cho IoT hay không.
Quy trình lập trình và thiết kế giao diện HMI chuẩn
Bản chất phần mềm của màn hình cảm ứng hmi là gì chính là công cụ đồ họa cho phép bạn kéo thả các đối tượng. Quy trình triển khai thường gồm 3 bước:
- Khai báo thiết bị: Chọn Driver tương thích với PLC đang sử dụng ( Siemens, Mitsubishi, Schneider, v.v.).
- Thiết kế Tag: Tạo danh sách các địa chỉ bộ nhớ tương ứng giữa PLC và HMI.
- Thiết kế Layout: Vẽ các nút nhấn, đèn báo, biểu đồ và gán Tag vào các đối tượng này.
Sự chuyên nghiệp trong lập trình HMI không chỉ nằm ở chức năng mà còn ở tính thân thiện. Các nút nhấn quan trọng phải đủ lớn, màu sắc cảnh báo (Alarm) phải rõ ràng để người vận hành xử lý kịp thời khi có sự cố.
Ứng dụng thực tế của HMI trong các ngành công nghiệp
Tại sao mọi nhà máy đều cần biết màn hình cảm ứng hmi là gì? Câu trả lời nằm ở mức độ ứng dụng sâu rộng của nó:
- Ngành thực phẩm & Đồ uống: Giám sát nhiệt độ lò sấy, điều khiển bồn trộn và quản lý công thức (Recipe).
- Ngành xử lý nước thải: Theo dõi lưu lượng, nồng độ pH và điều khiển hệ thống bơm từ xa.
- Ngành chế tạo máy: Lắp đặt trên các máy CNC, máy đóng gói để điều chỉnh thông số kích thước sản phẩm.
- Tòa nhà thông minh (Smart Building): Sử dụng làm bảng điều khiển trung tâm cho hệ thống đèn, điều hòa và an ninh.
Trong mọi kịch bản, màn hình cảm ứng hmi là gì đóng vai trò là “bộ não” hiển thị, giúp tập trung hóa mọi nguồn thông tin về một điểm duy nhất.

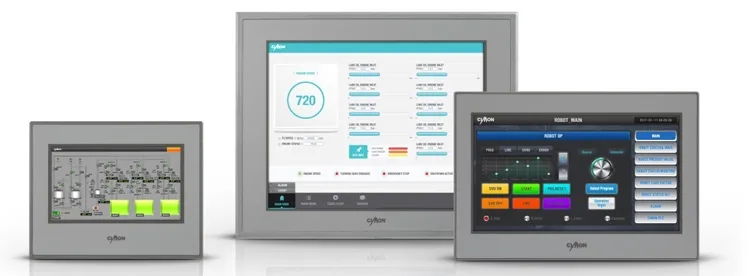

Ứng dụng của HMI trong việc quản lý quy trình sản xuấtChú thích: Việc hiển thị thông số thời gian thực giúp giảm thiểu sai sót và tăng năng suất lao động.
Các bước quan trọng để xây dựng hệ thống HMI ổn định
Để xây dựng một hệ thống hoạt động 24/7, bí quyết nằm ở việc chuẩn bị phần cứng cho màn hình cảm ứng hmi là gì thật kỹ lưỡng:
Lựa chọn thiết bị phù hợp ngân sách và môi trường
Bạn không nên chọn màn hình quá lớn nếu chỉ cần hiển thị một vài thông số đơn giản, vì điều này làm lãng phí tài nguyên CPU và RAM. Ngược lại, với các hệ thống có hàng trăm thông số cảm biến, bạn cần HMI có bộ nhớ Flash lớn (từ 128MB trở lên) để lưu trữ lịch sử giám sát dữ liệu (Data Logging) trong thời gian dài mà không bị treo máy.
Thiết kế cấu trúc giao diện đa tầng
Một hệ thống màn hình cảm ứng hmi là gì hiệu quả cần có sự phân cấp. Trang chủ (Overview) hiển thị tổng quát, các trang con (Detail) đi sâu vào từng cụm máy, và một trang chuyên biệt cho Cài đặt (Settings) có mật khẩu bảo vệ để tránh người không phận sự can thiệp vào thông số kỹ thuật.
Đánh giá màn hình cảm ứng HMI Cimon từ Hàn Quốc
Cimon là một thương hiệu tiêu biểu giúp bạn hình dung rõ nét màn hình cảm ứng hmi là gì ở phân khúc cao cấp nhưng giá thành hợp lý. Các dòng Xpanel của Cimon chạy trên nền Windows CE cực kỳ ổn định.
Dòng sản phẩm Xpanel của Cimon nổi tiếng về độ bềnChú thích: Thiết kế tinh tế kết hợp cùng vỏ nhôm đúc giúp Cimon tản nhiệt hiệu quả trong môi trường nóng bức.
Dòng XT/iXT Series của hãng hỗ trợ đa dạng kích thước, từ 4.3 inch đến 15 inch. Với trang bị CPU lõi kép và RAM dung lượng cao, các thao tác chuyển trang trên màn hình diễn ra gần như tức thì, không có hiện tượng lag – một lỗi phổ biến trên các dòng HMI giá rẻ. Đây là ví dụ điển hình về việc đầu tư phần cứng chất lượng cho màn hình cảm ứng hmi là gì sẽ đem lại giá trị lâu dài cho doanh nghiệp.
Màn hình cảm ứng HMI Kinco: Giải pháp tối ưu chi phí
Nếu bạn đang tìm kiếm câu trả lời cho màn hình cảm ứng hmi là gì trong phân khúc phổ thông thì Kinco là cái tên đứng đầu. Kinco cung cấp các dòng Green Series và Future Series với khả năng tương thích cực tốt với hầu hết các hãng PLC lớn trên thế giới.

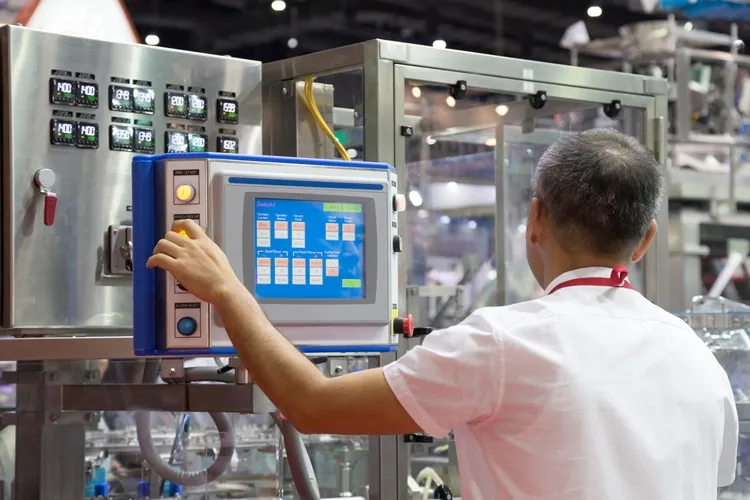

HMI Kinco với phần mềm lập trình miễn phí DToolsChú thích: Kinco mang đến giải pháp HMI mạnh mẽ với khả năng hỗ trợ giao thức IoT hiện đại như MQTT.
Dòng Future Series của Kinco còn ấn tượng nhờ kiến trúc Cortex-A9, hỗ trợ cả âm thanh và video. Điều này cho phép bạn tích hợp các đoạn video hướng dẫn vận hành ngay trên màn hình, giúp công nhân mới dễ dàng nắm bắt quy trình mà không cần đọc tài liệu giấy phức tạp.
Lưu ý về bảo trì và khắc phục lỗi thường gặp trên HMI
Sau một thời gian sử dụng, thiết bị màn hình cảm ứng hmi là gì có thể gặp các lỗi như: lệch cảm ứng, màn hình bị mờ hoặc mất kết nối với PLC.
- Lệch cảm ứng: Thường xảy ra với màn điện trở. Bạn cần vào chế độ “Calibration” trong System Menu của HMI để căn chỉnh lại các điểm chạm.
- Mất kết nối PLC: Hãy kiểm tra lại cáp tín hiệu (RS485/Ethernet). Trong môi trường công nghiệp, nhiễu điện từ từ biến tần có thể gây đứt đoạn tín hiệu. Việc sử dụng cáp bọc kim chống nhiễu là kinh nghiệm xương máu của mọi kỹ thuật viên phần cứng.
- Lỗi màn hình mờ: Kiểm tra đèn nền (Backlight). Các dòng HMI chất lượng thường có tuổi thọ đèn nền trên 50,000 giờ, tương đương khoảng 5-6 năm chạy liên tục.
Tương lai của giao diện người máy trong kỷ nguyên AI
Trong tương lai gần, khái niệm màn hình cảm ứng hmi là gì sẽ không chỉ dừng lại ở việc chạm và điều khiển. Các xu hướng như Web-HMI (truy cập điều khiển qua trình duyệt web trên điện thoại) hay HMI tích hợp AI (dự đoán hỏng hóc máy móc dựa trên dữ liệu lịch sử) đang dần trở thành hiện thực. Khi đó, HMI sẽ trở thành một thiết bị biên (Edge Device) thông minh, có khả năng tự phân tích dữ liệu trước khi gửi lên Cloud.
Việc nắm vững kiến thức về màn hình cảm ứng hmi là gì ngay từ bây giờ sẽ giúp bạn không bị lạc hậu trước đà phát triển của công nghệ phần cứng toàn cầu.
Hy vọng thông qua bài phân tích chuyên sâu này, bạn đã nắm vững được màn hình cảm ứng hmi là gì cũng như cách lựa chọn thiết bị phù hợp cho dự án của mình. Để cập nhật thêm kiến thức về phần cứng và thiết bị điều khiển, hãy tiếp tục theo dõi các bài viết tiếp theo trên Thư Viện CNTT.
