Trong kỷ nguyên số hóa công nghiệp, việc kết nối các hệ thống điều khiển với mạng IT là tất yếu. Giao thức modbus tcp ip s7 1200 đóng vai trò là “ngôn ngữ chung” cho phép các PLC Siemens giao tiếp với thiết bị của bên thứ ba, hệ thống SCADA và Gateway IoT. Bài viết này sẽ phân tích chi tiết từ lý thuyết protocol đến thực thi kỹ thuật trên TIA Portal, đảm bảo hệ thống vận hành ổn định và bảo mật cao.
Nguyên lý Modbus TCP/IP trong hệ thống tự động hóa
Để triển khai modbus tcp ip s7 1200 hiệu quả, kỹ sư cần hiểu rõ vị trí của nó trong mô hình OSI. Khác với Modbus RTU chạy trên Layer 2 (Physical – RS485), Modbus TCP hoạt động ở Layer 4 (Transport) dựa trên giao thức TCP.
Theo quy chuẩn RFC 793, TCP đảm bảo tính toàn vẹn dữ liệu bằng cách thiết lập kết nối (handshake) trước khi truyền tin. Trong mô hình này, Siemens S7-1200 có thể đóng vai trò là Server (đoàn phản hồi yêu cầu) hoặc Client (đoàn chủ động truy vấn). Cổng mặc định (Port) được Hiệp hội Số hiệu Internet Ấn định (IANA) quy định cho Modbus là 502.
Việc sử dụng Ethernet công nghiệp (Industrial Ethernet) giúp tốc độ truyền tải đạt tới 100Mbps hoặc 1Gbps, vượt xa giới hạn 115.2kbps của truyền thông nối tiếp. Tuy nhiên, điều này cũng đặt ra thách thức về bảo mật mạng vì các frame dữ liệu Modbus TCP không được mã hóa (Cleartext).
Yêu cầu hạ tầng và tài nguyên hệ thống
Trước khi bắt đầu, kỹ sư mạng và tự động hóa cần chuẩn bị đầy đủ các thành phần sau để đảm bảo tính tương thích:
- Phần cứng PLC: Dòng Siemens SIMATIC S7-1200 (Ưu tiên Firmware v4.2 trở lên để hỗ trợ đầy đủ các instruction truyền thông mới nhất).
- Cáp kết nối: Cáp chuẩn PROFINET/Ethernet Cat5e/Cat6 có bọc kim (STP) để chống nhiễu trong môi trường nhà máy.
- Hạ tầng mạng: Switch công nghiệp (Managed Switch) nếu cần chia VLAN để tách biệt luồng dữ liệu sản xuất (OT) và dữ liệu văn phòng (IT).
- Phần mềm: TIA Portal (phiên bản phù hợp với Firmware của PLC, thường là V15 to V19).
- Công cụ chẩn đoán: Modbus Poll hoặc ModbusClientX để mô phỏng Client kiểm tra dữ liệu.
⚠️ Cảnh báo bảo mật: Tuyệt đối không bao giờ mở Port 502 trực tiếp ra Internet qua NAT. Mọi cấu hình truy cập từ xa cho modbus tcp ip s7 1200 phải thông qua VPN hoặc Industrial Security Gateway để tránh các cuộc tấn công thay đổi giá trị thanh ghi PLC.
Cấu hình thiết bị Siemens S7-1200 trong TIA Portal
Bước đầu tiên là thiết lập phần cứng. Tại giao diện Project View của TIA Portal, thực hiện các bước sau:
- Chọn “Configure a Device” -> “Add New Device”.
- Chọn đúng mã hiệu PLC (ví dụ: CPU 1212C DC/DC/DC) và phiên bản Firmware.

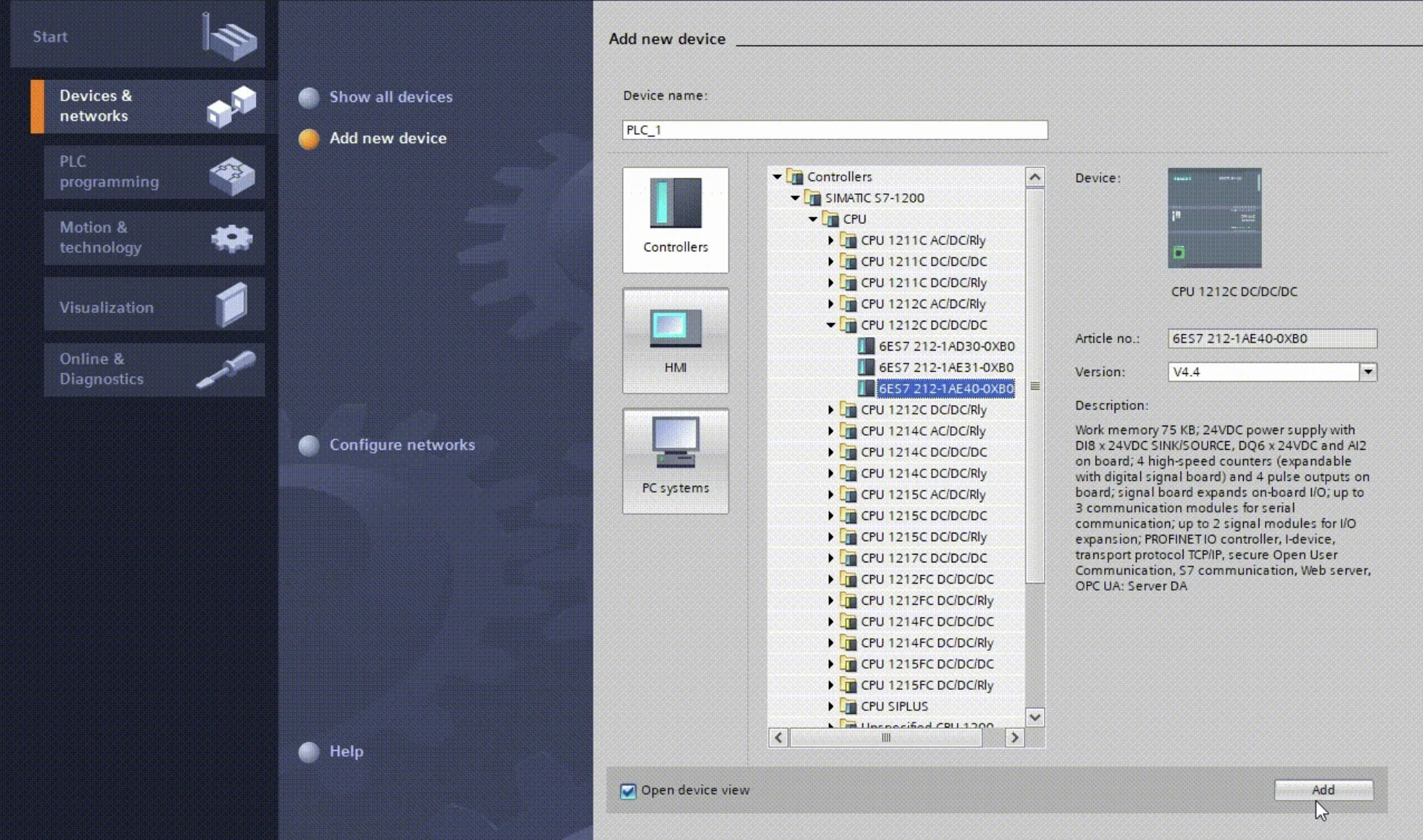

Add a new device in TIA Portal
Truy cập vào Device Configuration, chọn interface PROFINET. Tại đây, bạn phải thiết lập một địa chỉ IP tĩnh (Static IP). Trong mạng công nghiệp, việc sử dụng DHCP cho PLC là rủi ro cực lớn vì nếu IP thay đổi, kết nối Modbus TCP sẽ bị ngắt hoàn toàn.
- IP Address: Ví dụ 192.168.0.10
- Subnet Mask: 255.255.255.0
- Router/Gateway: Địa chỉ của Firewall hoặc Layer 3 Switch nếu PLC cần giao tiếp ra ngoài subnet.
Thiết lập khối MB_SERVER cho Modbus TCP IP S7 1200
Để S7-1200 đóng vai trò là Server (Slave), chúng ta sử dụng tập lệnh MB_SERVER. Khối này quản lý các kết nối TCP và ánh xạ dữ liệu từ bộ nhớ PLC sang các thanh ghi Modbus.
- Mở khối Main (OB1) hoặc một Function Block (FB) chuyên biệt cho truyền thông.
- Mở thư viện: Communication -> Others -> Modbus TCP.
The MB_SERVER instruction to be added to the main program
Kéo khối MB_SERVER vào chương trình Ladder. Hệ thống sẽ yêu cầu tạo một Instance DB (Data Block), hãy đặt tên rõ ràng như “DB_Modbus_Server_Instance”.
Cấu hình tham số kết nối TCON_IP_v4
Đây là bước quan trọng nhất để modbus tcp ip s7 1200 hoạt động ổn định. Bạn cần tạo một Data Block mới (ví dụ: DB_Communication) và định nghĩa biến theo kiểu dữ liệu TCON_IP_v4.
Cấu trúc tham số cần thiết:
- InterfaceID: Thường là 64 cho cổng Ethernet tích hợp trên CPU S7-1200.
- ID: Mã định danh kết nối (duy nhất trong PLC, ví dụ giá trị “1”).
- ConnectionType: Đặt là “11” (tương ứng với giao thức TCP).
- ActiveEstablished: Đặt là “FALSE” vì PLC đóng vai trò Server (đợi kết nối).
- RemoteAddress: Nếu muốn giới hạn chỉ một Client (như SCADA) được phép truy cập, hãy điền IP của Client đó. Nếu để tất cả là 0, PLC sẽ chấp nhận mọi kết nối.
- LocalPort: Luôn là 502.
Ánh xạ vùng nhớ MB_HOLD_REG
Dữ liệu trao đổi qua modbus tcp ip s7 1200 thường được lưu trữ trong Holding Registers. Bạn cần tạo một mảng (Array) kiểu dữ liệu Word hoặc Int trong Data Block.

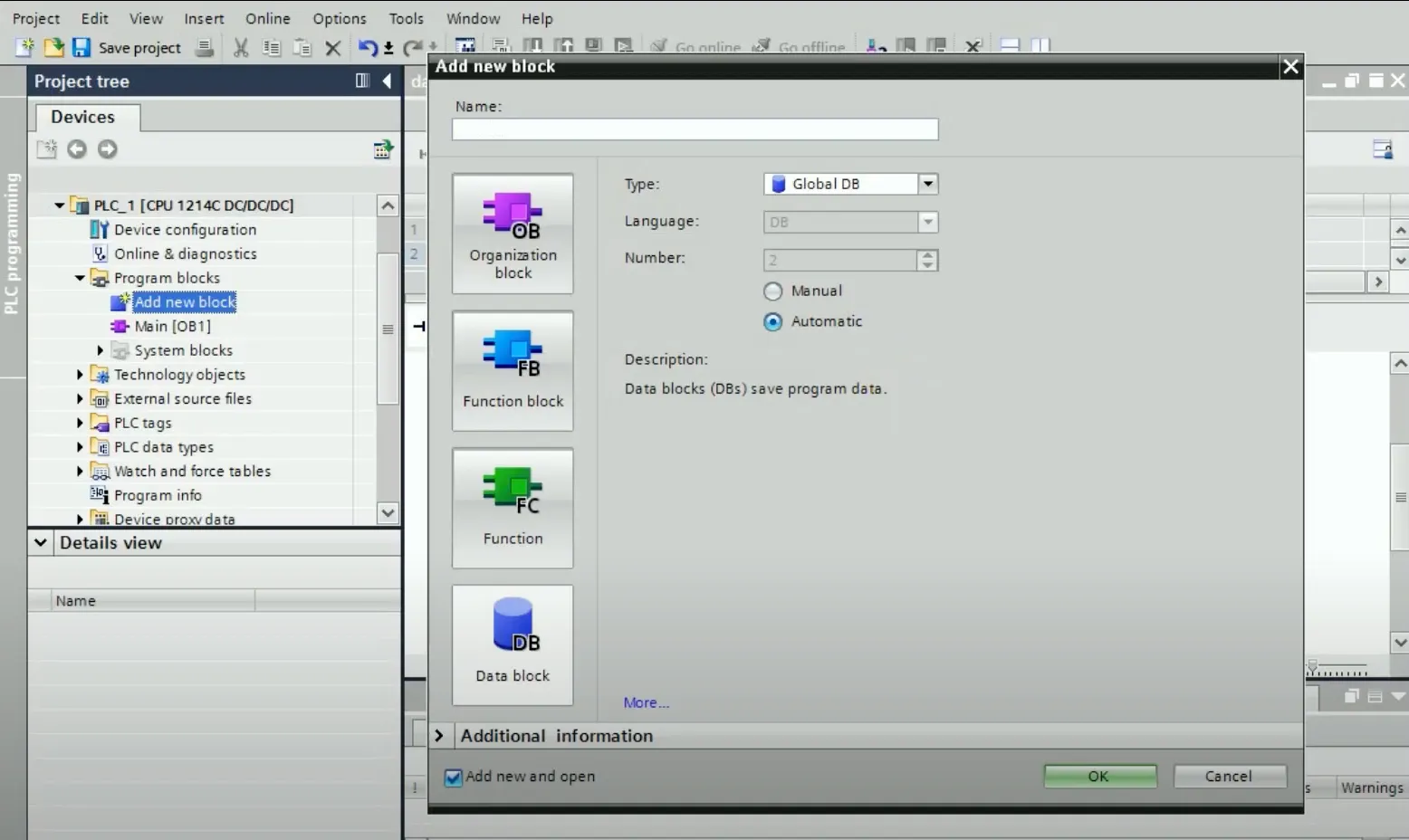

Creating a data block
Tại chân MB_HOLD_REG của khối MB_SERVER, hãy trỏ đến mảng dữ liệu vừa tạo. Ví dụ: "DB_Data".Modbus_Registers. Lưu ý: Khối Data Block này nên tắt thuộc tính “Optimized block access” để đảm bảo các thanh ghi được sắp xếp tuần tự theo đúng tiêu chuẩn Modbus.
Kiểm tra và xác thực dữ liệu với ModbusClientX
Sau khi nạp chương trình (Download hardware and software) xuống PLC, trạng thái của khối MB_SERVER tại chân STATUS nên hiển thị mã 7002 (đang đợi kết nối). Để kiểm tra, chúng ta sử dụng phần mềm ModbusClientX trên máy tính.
- Nhập địa chỉ IP của PLC (ví dụ: 192.168.0.10).
- Chọn Port: 502.
- Nhấn Connect.

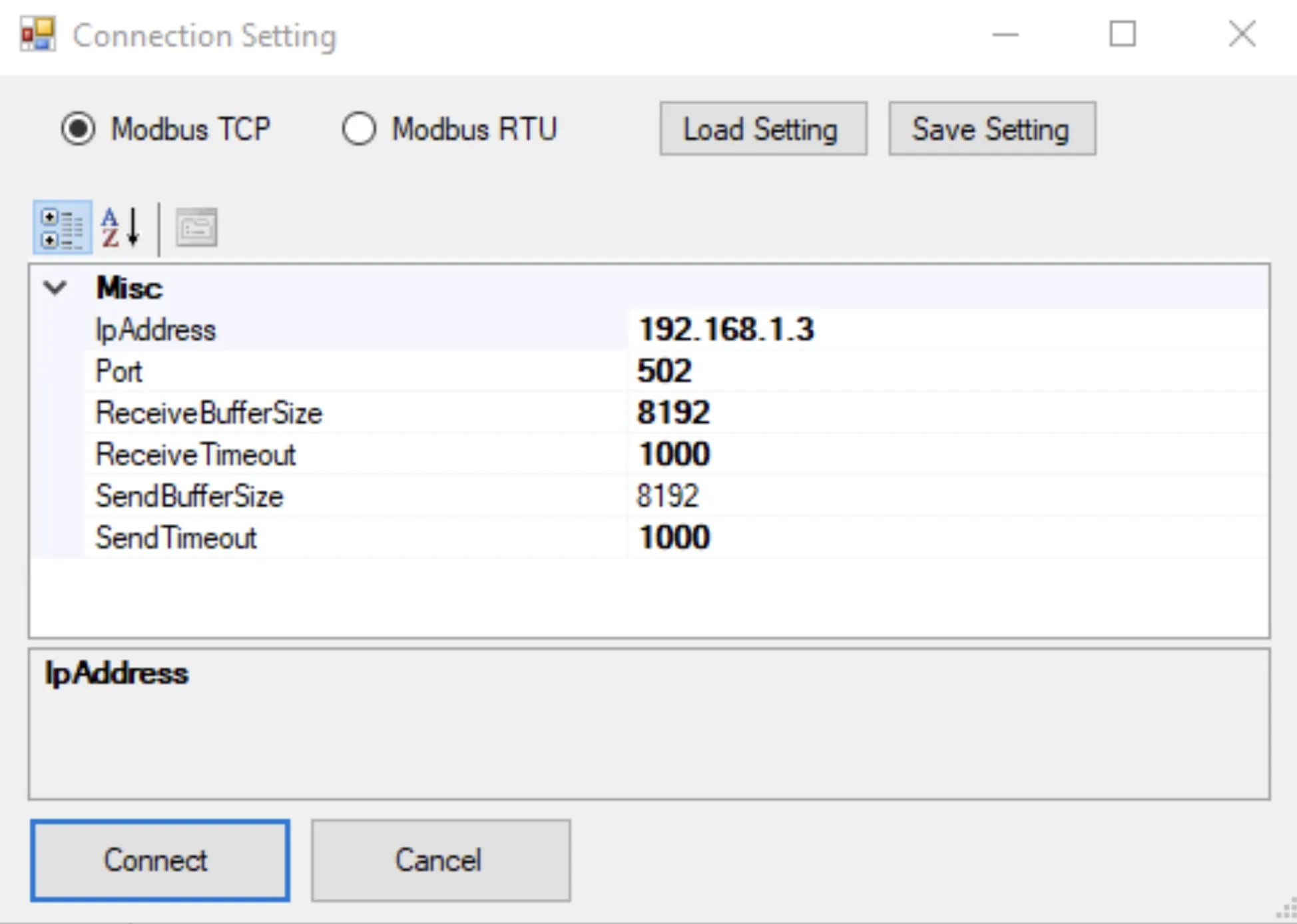

ModbusClientX Tool
Thanh ghi Modbus bắt đầu từ địa chỉ 40001. Khi bạn đọc (Read) hoặc ghi (Write) giá trị từ ModbusClientX, hãy theo dõi sự thay đổi trong TIA Portal ở chế độ Monitor Mode (biểu tượng kính lúp). Nếu giá trị 21, 4, 35 bạn nhập trên máy tính xuất hiện tức thì trong mảng Data của PLC, điều đó khẳng định cấu hình modbus tcp ip s7 1200 đã thành công.
Tích hợp IoT Gateway cho giám sát từ xa
Việc đưa dữ liệu từ tầng Shop-floor lên Cloud đòi hỏi một thiết bị trung gian (IoT Gateway). Gateway sẽ đóng vai trò là Modbus Client, định kỳ truy vấn (polling) các thanh ghi từ S7-1200 qua mạng modbus tcp ip s7 1200.
Quy trình triển khai tiêu chuẩn:
- Xác định bộ nhớ: Lập bảng địa chỉ Modbus Mapping (ví dụ: Register 40001 là Nhiệt độ, 40002 là Áp suất).
- Cấu hình Polling: Thiết lập Gateway (như Teltonika TRB-140) đọc dữ liệu mỗi 5-10 giây để tránh làm quá tải Stack TCP của PLC.
- Chuyển đổi giao thức: Gateway đóng gói dữ liệu Modbus vào bản tin MQTT (có mã hóa TLS 1.2) để gửi lên các nền tảng như Ubidots hoặc Azure IoT Hub.

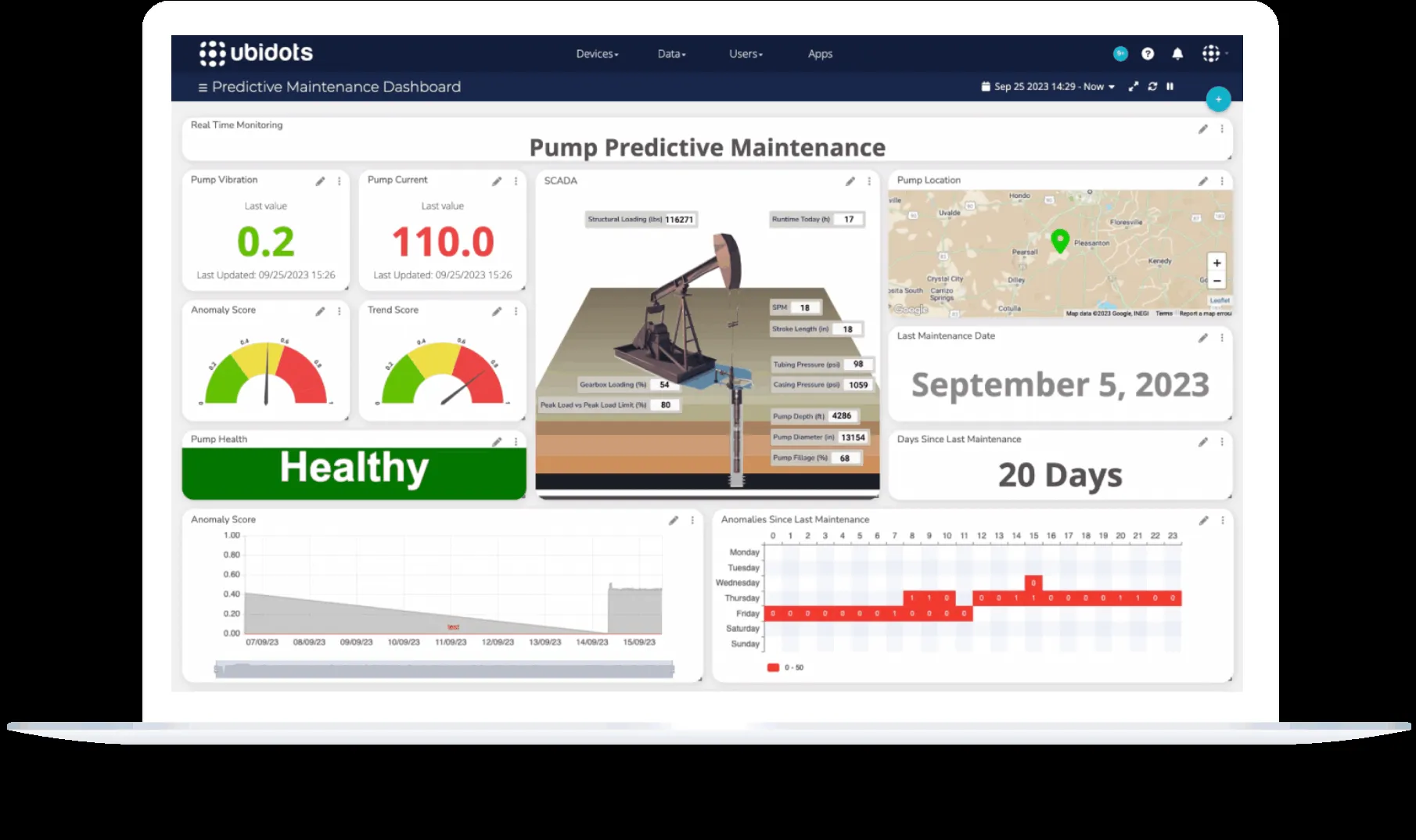

A Ubidots-powered cloud-based SCADA
Mô hình này không chỉ giúp theo dõi thời gian thực mà còn cung cấp khả năng phân tích dữ liệu lịch sử bằng các hệ thống AI/ML trên đám mây, giúp tối ưu hóa hiệu suất thiết bị toàn phần (OEE).
Các lỗi phổ biến và cách xử lý (Troubleshooting)
Trong quá trình quản trị hệ thống modbus tcp ip s7 1200, kỹ sư thường gặp phải các mã lỗi tại chân STATUS. Dưới đây là bảng tra cứu nhanh:
- 80A1: Lỗi kết nối đã tồn tại hoặc Port 502 đang bị chiếm dụng. Kiểm tra xem có Client nào khác đang giữ kết nối không.
- 80B1: Sai lệch địa chỉ vùng nhớ hoặc kích thước mảng dữ liệu nhỏ hơn yêu cầu đọc của Client.
- 80C4: Lỗi timeout mạng. Kiểm tra lại Switch và cáp Ethernet, đảm bảo không có Loop mạng gây tràn thông tin (Broadcast storm).
- 80C5: Client đóng kết nối đột ngột. Kiểm tra cấu hình Keep-alive trên Client.
Mẹo chuyên gia: Sử dụng phần mềm Wireshark để bắt gói tin (packet capture) trên mạng. Lọc theo từ khóa mbtcp sẽ giúp bạn thấy rõ nội dung Query và Response, từ đó xác định chính xác lỗi nằm ở PLC hay ở phía thiết bị yêu cầu.
Chiến lược bảo mật YMYL cho hệ thống Modbus
Vì giao thức modbus tcp ip s7 1200 không có cơ chế xác thực (Authentication), bất kỳ ai có quyền truy cập vào mạng nội bộ đều có thể thay đổi giá trị PLC. Đây là rủi ro an ninh mạng nghiêm trọng (cybersecurity risk).
Để bảo vệ hệ thống, hãy áp dụng các nguyên tắc NIST:
- Segmentation: Tách lớp mạng điều khiển (Zone 1) khỏi mạng văn phòng (Zone 2) bằng Firewall công nghiệp. Chỉ cho phép Port 502 đi qua các IP Client đã được xác minh (Whitelist).
- VPN: Sử dụng OpenVPN hoặc IPsec khi cần cấu hình PLC từ xa.
- IDS/IPS: Triển khai hệ thống phát hiện xâm nhập có khả năng phân tích sâu (Deep Packet Inspection – DPI) để nhận biết các lệnh ghi xâm nhập bất thường vào các thanh ghi quan trọng.
Việc vận hành modbus tcp ip s7 1200 đòi hỏi sự phối hợp chặt chẽ giữa kỹ sư OT (vận hành) và IT (hạ tầng). Khi được triển khai đúng cách theo các tiêu chuẩn kỹ thuật trên, hệ thống sẽ trở thành trục xương sống vững chắc cho chuyển đổi số công nghiệp.
Hy vọng hướng dẫn này giúp bạn làm chủ cấu hình modbus tcp ip s7 1200 hiệu quả. Bước tiếp theo, hãy thử tích hợp dữ liệu này vào một hệ thống SCADA tập trung để tối ưu hóa quy trình quản lý của bạn.
