Trong hạ tầng mạng nội bộ tại các văn phòng và hộ gia đình hiện đại, việc sử dụng ổ cắm mạng lan âm tường không chỉ mang lại tính thẩm mỹ cao mà còn đảm bảo sự ổn định vượt trội cho tín hiệu truyền dẫn so với kết nối Wi-Fi. Tuy nhiên, việc thi công không đúng kỹ thuật tại các node mạng âm tường thường dẫn đến các lỗi như suy hao tín hiệu (signal attenuation), nhiễu xuyên âm (crosstalk) hoặc mất kết nối hoàn toàn. Bài viết này được thực hiện bởi đội ngũ kỹ sư hệ thống của thuvienctt.com, cung cấp hướng dẫn chi tiết về cấu tạo, nguyên lý và quy trình đấu nối đạt chuẩn quốc tế.
Nguyên lý truyền dẫn và cấu tạo mô-đun mạng âm tường
Để hiểu rõ cách vận hành của một ổ cắm mạng lan âm tường (thường gọi là Keystone Jack), chúng ta cần phân tích sâu về lớp vật lý (Physical Layer) trong mô hình OSI. Một mô-đun chuẩn như dòng HOC.LAN01 thường bao gồm 8 lá đồng tiếp xúc tương ứng với 8 lõi của cáp xoắn đôi (Twisted Pair).
Các hạt mạng âm tường hiện nay được thiết kế để tương thích rộng rãi với các chuẩn cáp từ Cat5e, Cat6 đến Cat6A. Điểm cốt lõi nằm ở cơ chế IDC (Insulation Displacement Connector) – nghĩa là khi bạn nhấn dây vào khe, lưỡi đồng sẽ tự động cắt lớp vỏ nhựa để tiếp xúc trực tiếp với lõi đồng bên trong, đảm bảo độ kín khít và chống oxy hóa. Thiết kế này tuân thủ các tiêu chuẩn gắt gao như TIA/EIA-568, giúp duy trì băng thông lên đến 1Gbps hoặc 10Gbps tùy thuộc vào loại cáp và thiết bị đầu cuối.

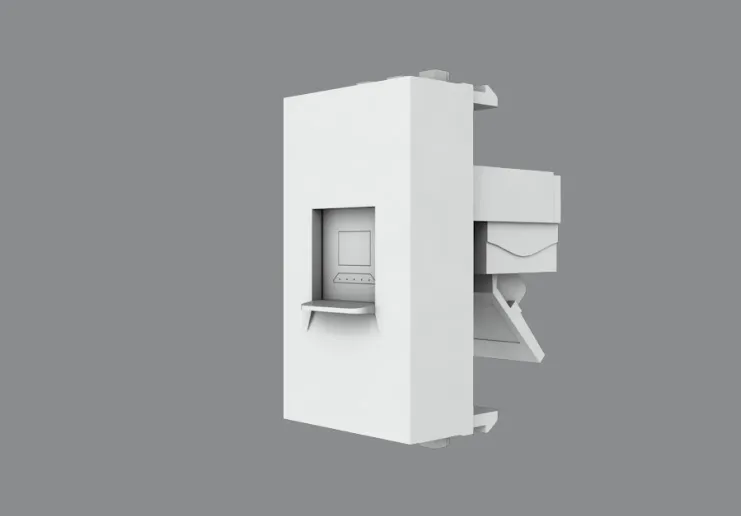

Mô-đun ổ cắm mạng lan âm tường thiết kế dạng hạt rời linh hoạtHình 1: Các mô-đun ổ cắm mạng hiện đại cho phép lắp đặt linh hoạt vào các mặt mặt nạ đơn hoặc đôi tùy theo nhu cầu sử dụng.
Phân biệt chuẩn đấu nối T568A và T568B trong thực tế
Khi thao tác với ổ cắm mạng lan âm tường, kỹ thuật viên bắt buộc phải nắm vững hai sơ đồ màu chuẩn: T568A và T568B. Việc nhầm lẫn giữa hai chuẩn này ở hai đầu dây sẽ biến cáp thẳng (Straight-through) thành cáp chéo (Crossover), dẫn đến lỗi giao tiếp trên các thiết bị cũ không hỗ trợ tính năng Auto-MDIX.
- Chuẩn T568A: Trắng Xanh lá – Xanh lá – Trắng Cam – Xanh dương – Trắng Xanh dương – Cam – Trắng Nâu – Nâu.
- Chuẩn T568B: Trắng Cam – Cam – Trắng Xanh lá – Xanh dương – Trắng Xanh dương – Xanh lá – Trắng Nâu – Nâu.
Tại Việt Nam, chuẩn T568B là tiêu chuẩn phổ biến nhất trong thi công dự án. Lời khuyên từ chuyên gia hệ thống là bạn nên thống nhất một chuẩn duy nhất cho toàn bộ tòa nhà để thuận tiện cho việc bảo trì và troubleshoot sau này. Hầu hết các loại ổ cắm mạng lan âm tường chất lượng cao đều in sẵn sơ đồ màu trên thân hạt mạng để hỗ trợ kỹ thuật viên thao tác chính xác.
Quy trình lắp đặt ổ cắm mạng lan âm tường 5 bước chuẩn
Việc thi công ổ cắm mạng lan âm tường yêu cầu sự tỉ mỉ để tránh làm đứt ngầm lõi đồng hoặc tạo ra các điểm nhiễu. Dưới đây là quy trình 5 bước được áp dụng trong các dự án Datacenter chuyên nghiệp:
- Bước 1: Chuẩn bị đầu dây. Sử dụng dao tuốt cáp chuyên dụng để loại bỏ khoảng 3-4cm lớp vỏ nhựa bảo vệ bên ngoài. Lưu ý không cắt quá sâu gây tổn thương lớp cách điện của 8 lõi con.
- Bước 2: Sắp xếp sơ đồ màu. Tách các cặp dây xoắn nhưng hạn chế tháo xoắn (untwist) quá nhiều. Theo tiêu chuẩn ANSI/TIA-568, độ dài đoạn tháo xoắn không nên vượt quá 1.3cm để giảm thiểu nhiễu xuyên âm cực cận (NEXT).
- Bước 3: Cố định dây vào IDC. Đặt các lõi dây vào đúng vị trí màu trên ổ cắm mạng lan âm tường.
- Bước 4: Nhấn dây (Punch down). Đây là bước quan trọng nhất. Sử dụng tool nhấn mạng (Punch down tool) đặt vuông góc và nhấn dứt khoát. Tool này sẽ đồng thời nhấn dây vào khe đồng và cắt bỏ phần dây thừa.
- Bước 5: Lắp nắp chụp và cố định. Đậy nắp bảo vệ chống bụi và cố định hạt vào mặt nạ (plate) âm tường.
⚠️ Cảnh báo bảo mật vật lý: Trong môi trường doanh nghiệp, các cổng ổ cắm mạng lan âm tường không sử dụng nên được vô hiệu hóa trên Switch (Shutdown port) hoặc sử dụng nút khóa vật lý để ngăn chặn việc truy cập trái phép vào mạng LAN (Unauthorized Access).

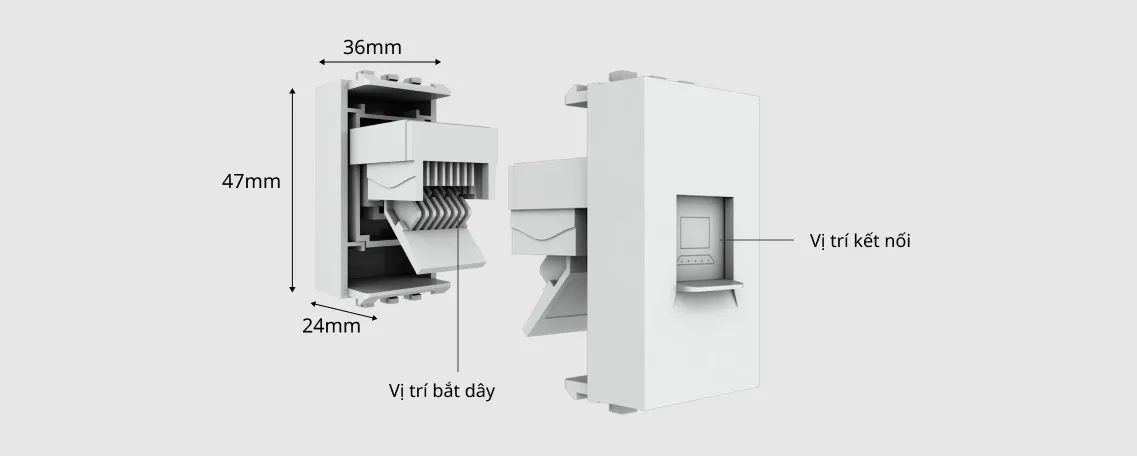

Cấu tạo chi tiết các thành phần bên trong một hạt mạng âm tườngHình 2: Mặt sau của thiết bị hiển thị rõ các khe cắm được mã hóa màu giúp việc đấu nối trở nên trực quan và chính xác.
Thông số kỹ thuật và độ bền vật liệu của thiết bị
Một ổ cắm mạng lan âm tường cao cấp như model HOC.LAN01 không chỉ đảm bảo về tốc độ mà còn phải đảm bảo tính an toàn cháy nổ. Sản phẩm thường được chế tạo từ nhựa Polycarbonate (PC) chống cháy đạt chuẩn V2, có khả năng chịu nhiệt và va đập tốt trong môi trường xây dựng khắc nghiệt.
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Loại giắc kết nối | RJ45 (8P8C) |
| Chuẩn tương thích | Cat5, Cat5e, Cat6, Cat6A |
| Vật liệu vỏ | Nhựa PC chống cháy V2 |
| Kích thước chuẩn | 47 x 24 x 39 mm |
| Tính năng bổ sung | Lẫy che bụi tự động, chống côn trùng |
Việc trang bị nắp che bụi (Dust Shutter) là một điểm cộng lớn. Trong môi trường độ ẩm cao hoặc nhiều bụi mịn, các lá đồng bên trong ổ cắm mạng lan âm tường dễ bị oxy hóa, tạo ra điện trở tiếp xúc lớn gây suy hao tín hiệu (Insertion Loss). Nắp che này giúp duy trì tuổi thọ linh kiện lên đến hơn 10 năm.
Kinh nghiệm thực tế: Troubleshooting lỗi thường gặp
Trong hơn 10 năm quản trị hệ thống, tôi đã gặp không ít trường hợp mạng chập chờn do thi công ổ cắm mạng lan âm tường cẩu thả. Dưới đây là các lỗi phổ biến và cách xử lý:
- Lỗi mất kết nối 1-2 sợi: Thường do lực nhấn tool không đủ khiến lưỡi đồng chưa cắt xuyên lớp vỏ nhựa (Poor contact). Sử dụng máy test mạng (Network Tester) để xác định chính xác sợi bị đứt.
- Tốc độ chỉ nhận 100Mbps thay vì 1Gbps: Đây là dấu hiệu của việc hỏng hoặc đấu sai sợi số 4, 5, 7 hoặc 8. Chuẩn Fast Ethernet (100Mbps) chỉ dùng 4 sợi (1, 2, 3, 6), trong khi Gigabit Ethernet bắt buộc phải dùng đủ 8 sợi.
- Nhiễu tín hiệu định kỳ: Do thi công cáp mạng đi quá gần dây điện nguồn 220V mà không có ống gen bảo vệ hoặc lớp bọc kim chống nhiễu (Shielding). Khi lắp ổ cắm mạng lan âm tường, hãy đảm bảo khoảng cách tối thiểu 10-20cm với dây điện hành lang.
Thiết kế hiện đại phù hợp với mọi không gian nội thấtHình 3: Thiết kế cơ bản của ổ cắm mạng âm tường tập trung vào sự tối giản nhưng vẫn đảm bảo hiệu suất truyền tải dữ liệu.
Kiểm tra và nghiệm thu hệ thống sau khi lắp đặt
Sau khi hoàn tất đấu nối ổ cắm mạng lan âm tường, bước nghiệm thu là bắt buộc để đảm bảo chất lượng công trình. Bạn không nên chỉ nhìn đèn báo trên laptop mà cần sử dụng các công cụ chuyên dụng:
- Dùng máy Test cáp (Basic): Kiểm tra thông mạch và đúng sơ đồ 8 sợi.
- Dùng phần mềm Iperf3: Đo băng thông thực tế (throughput) giữa máy trạm và Server qua cổng mạng âm tường vừa lắp.
- Kiểm tra độ trễ (Latency): Chạy lệnh
ping -t [Gateway_IP]trên Windows hoặc Linux để theo dõi tính ổn định. Nếu có gói tin bị drop (Request timed out), cần kiểm tra lại các đầu tiếp xúc của hạt mạng.
Việc đầu tư vào một hệ thống ổ cắm mạng lan âm tường chất lượng cùng quy trình lắp đặt chuẩn chỉ sẽ loại bỏ 80% rủi ro về hạ tầng vật lý, giúp hệ thống mạng của bạn vận hành trơn tru và bảo mật hơn trong dài hạn.

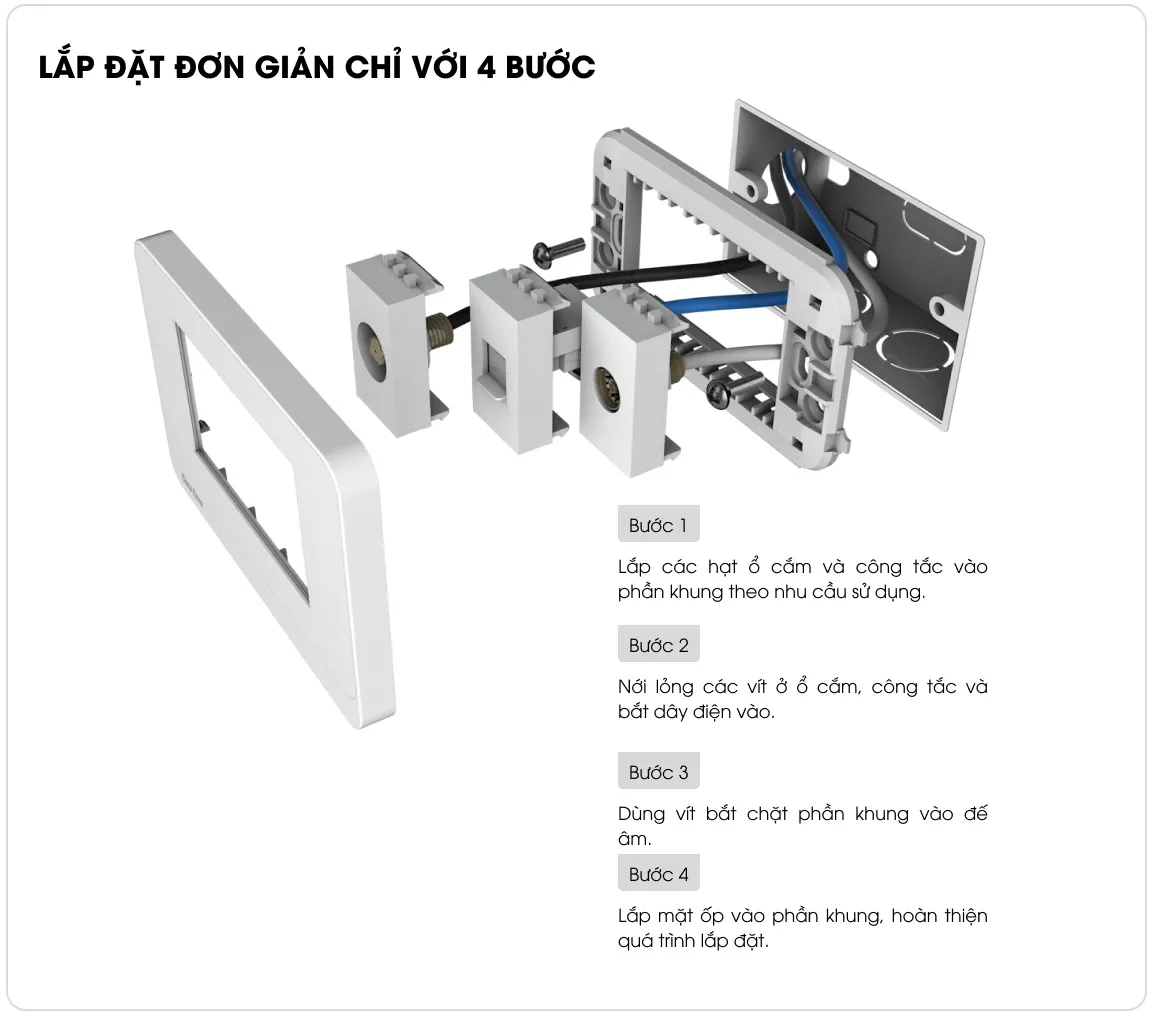

Kích thước chuẩn giúp thiết bị dễ lắp đặt vào các đế âm tường phổ biếnHình 4: Kích thước tiêu chuẩn giúp việc thay thế và nâng cấp hệ thống âm tường trở nên thuận tiện.
Kết thúc quá trình thi công, hãy luôn dán nhãn (labeling) từng vị trí ổ cắm mạng lan âm tường tương ứng với số port trên Patch Panel trong phòng kỹ thuật. Điều này giúp rút ngắn thời gian xử lý sự cố từ vài giờ xuống còn vài phút, một yếu tố sống còn trong quản trị hệ thống chuyên nghiệp. Nếu bạn đang lên kế hoạch triển khai mạng cho văn phòng mới, hãy tham khảo thêm các dòng thiết bị Switch quản trị để tối ưu hóa hiệu năng cho các nút mạng này.
