Trong hạ tầng mạng hiện đại, việc thấu hiểu và so sánh switch layer 2 và layer 3 là yêu cầu bắt buộc đối với mọi kỹ sư hệ thống. Sự khác biệt giữa việc chuyển mạch dựa trên địa chỉ MAC và định tuyến dựa trên địa chỉ IP không chỉ nằm ở hiệu suất, mà còn quyết định kiến trúc bảo mật và khả năng mở rộng của doanh nghiệp. Bài viết này phân tích sâu về nguyên lý hoạt động, cấu trúc phần cứng ASICs và các kịch bản triển khai thực tế tối ưu nhất.
Nguyên lý hoạt động của Switch Layer 2 trên mô hình OSI
Switch Layer 2 vận hành tại tầng Data Link của mô hình OSI, tập trung vào việc chuyển phát các khung dữ liệu (Frames) giữa các thiết bị trong cùng một phân đoạn mạng. Thiết bị này sử dụng bảng CAM (Content Addressable Memory) để ánh xạ địa chỉ MAC của thiết bị đầu cuối với các cổng vật lý tương ứng. Khi một Ethernet Frame đi vào switch, thiết bị sẽ kiểm tra địa chỉ MAC nguồn để cập nhật bảng CAM và kiểm tra địa chỉ MAC đích để quyết định đẩy frame đi đâu.
Quá trình này diễn ra ở tốc độ cực cao nhờ sự hỗ trợ của chip chuyên dụng ASIC (Application-Specific Integrated Circuit). Một Switch Layer 2 tiêu chuẩn sẽ thực hiện ba chức năng cốt lõi: học địa chỉ (address learning), quyết định chuyển tiếp/lọc (forward/filter decision) và chống vòng lặp (loop avoidance) thông qua giao thức Spanning Tree Protocol (STP – RFC 1493).
Việc so sánh switch layer 2 và layer 3 ở giai đoạn này cho thấy Layer 2 có độ trễ cực thấp vì nó không cần can thiệp vào tiêu đề của gói tin Layer 3 (IP Header). Tuy nhiên, nhược điểm lớn nhất là nó tạo ra một miền quảng bá (Broadcast Domain) duy nhất. Nếu mạng quá lớn, lượng gói tin Broadcast (như ARP Request) sẽ làm nghẽn băng thông và tiêu tốn tài nguyên xử lý của các host trong mạng.

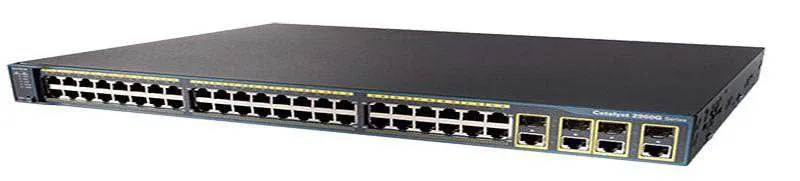

Switch Cisco Layer2 2960
Bước tiến công nghệ của Switch Layer 3 và định tuyến tốc độ dây
Switch Layer 3, hay còn gọi là Multilayer Switch, thực hiện các chức năng của tầng Network trong mô hình OSI. Điểm khác biệt cốt lõi khi so sánh switch layer 2 và layer 3 chính là khả năng xử lý các gói tin (Packets) dựa trên địa chỉ IP và thực hiện định tuyến giữa các VLAN (Inter-VLAN Routing) mà không cần đến Router rời.
Thực tế, Switch Layer 3 sử dụng cơ chế CEF (Cisco Express Forwarding) để tăng tốc độ xử lý. Thay vì phải truy vấn CPU cho mỗi gói tin đầu tiên như các Router truyền thống, Switch Layer 3 xây dựng các bảng dữ liệu trong phần cứng:
- Bảng FIB (Forwarding Information Base): Chứa thông tin định tuyến từ bảng Routing Table để quyết định cổng ra cho gói tin.
- Bảng Adjacency: Lưu trữ thông tin Layer 2 (MAC) của các node kế tiếp (next-hop) để thực hiện quá trình đóng gói lại Frame nhanh chóng.
Lợi thế của thiết bị này là khả năng chia nhỏ các miền quảng bá. Mỗi VLAN được gán một interface ảo (SVI – Switch Virtual Interface), đóng vai trò là Default Gateway cho các thiết bị trong VLAN đó. Điều này giúp tối ưu hóa hiệu suất mạng đáng kể trong các mô hình Campus Network hoặc Data Center, nơi lưu lượng East-West (giữa các server/vlan) chiếm tỷ trọng lớn.

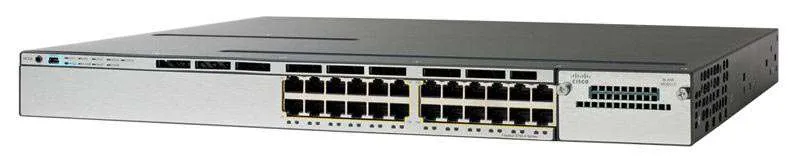

Switch Cisco Layer 3 WS C3750 24T E
Phân tích bảng CAM và bảng FIB trong cấu trúc chuyển mạch
Để thực hiện so sánh switch layer 2 và layer 3 một cách học thuật, chúng ta cần nhìn vào cách thiết bị quản lý bộ nhớ. Bảng CAM (Content Addressable Memory) trên Switch Layer 2 chỉ trả về kết quả nhị phân (0 hoặc 1), khớp chính xác địa chỉ MAC. Trong khi đó, Switch Layer 3 sử dụng TCAM (Ternary Content Addressable Memory), một loại bộ nhớ cao cấp hơn.
TCAM cho phép switch tìm kiếm với ba trạng thái: 0, 1 và “Don’t care” (X). Đây là yếu tố cực kỳ quan trọng giúp Switch Layer 3 xử lý các Access Control Lists (ACLs) và thực hiện Longest Prefix Match (LPM) cho các tuyến đường IP ở tốc độ phần cứng. Khả năng tra soát ACL mà không làm suy giảm throughput chính là lý do vì sao Switch Layer 3 thường được chọn làm Core Switch trong hệ thống phân cấp mạng 3 lớp (Core – Distribution – Access).
Trong trải nghiệm quản trị thực tế, kỹ sư thường thấy bảng CAM bị đầy (CAM Table Overflow) dẫn đến việc Switch Layer 2 hoạt động như một Hub (flooding mọi traffic). Đối với Switch Layer 3, nếu bộ nhớ TCAM bị cạn kiệt do quá nhiều rule ACL hoặc route, thiết bị có thể đẩy việc xử lý lên CPU (Process Switching), gây ra hiện tượng tăng đột biến độ trễ và mất gói.

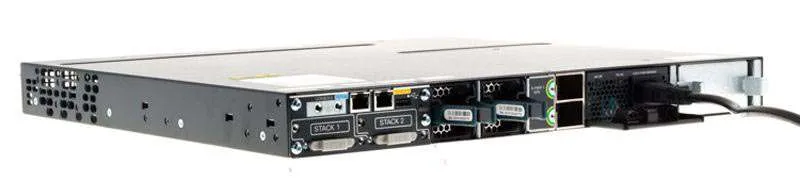

Mặt sau Switch Cisco WS C3750X 24T E
Cơ chế kiểm soát Broadcast Domain và khả năng mở rộng
Một trong những tiêu chí quan trọng nhất khi so sánh switch layer 2 và layer 3 là cách thức quản lý lưu lượng quảng bá. Switch Layer 2 về cơ bản chuyển tiếp tất cả các frame broadcast tới mọi cổng cùng VLAN. Nếu hệ thống có hơn 200 thiết bị trong cùng một Flat Network (Layer 2 duy nhất), “bão quảng bá” (Broadcast Storm) có thể xảy ra, làm tê liệt toàn bộ hạ tầng.
Switch Layer 3 giải quyết triệt để vấn đề này bằng cách cô lập các miền quảng bá tại tầng IP. Khi gói tin cần di chuyển sang mạng khác, Switch Layer 3 sẽ thực hiện quá trình định tuyến: giảm chỉ số TTL (Time to Live), tính toán lại Checksum của gói tin IP và ghi đè địa chỉ MAC nguồn/đích của Ethernet Frame.
Theo tiêu chuẩn NIST và các khuyến nghị về bảo mật hệ thống, việc phân tách mạng bằng VLAN thông qua Switch Layer 3 không chỉ giúp tăng hiệu suất mà còn là bước đầu tiên trong việc thiết lập phân vùng bảo mật (Segmentation). Điều này ngăn chặn sự lây lan của malware theo chiều ngang một cách hiệu quả giữa các phòng ban hoặc nhiệm vụ khác nhau trong tổ chức.
Khác biệt về tính năng bảo mật và kiểm soát truy cập
Khi so sánh switch layer 2 và layer 3 dưới góc độ an ninh mạng, chúng ta thấy hai cấp độ bảo vệ khác nhau. Switch Layer 2 tập trung vào bảo mật lớp vật lý và lớp liên kết dữ liệu. Các tính năng như Port Security (giới hạn số lượng MAC trên mỗi port) hay DHCP Snooping (ngăn chặn Rogue DHCP Server) là những chốt chặn đầu tiên vô cùng quan trọng.
Tuy nhiên, Switch Layer 3 mang lại khả năng kiểm soát mạnh mẽ hơn thông qua Router ACLs và VACLs (VLAN Access Control Lists). Kỹ sư có thể thực thi chính sách bảo mật dựa trên địa chỉ IP nguồn/đích, giao thức (TCP/UDP) và số hiệu cổng ứng dụng (Port number). Điều này cho phép chúng ta chặn traffic từ VLAN khách truy cập vào VLAN máy chủ kế toán mà không cần đến Firewall chuyên dụng cho các tác vụ cơ bản.
⚠️ Cảnh báo bảo mật: Việc cấu hình sai ACL trên Switch Layer 3 có thể dẫn đến việc rò rỉ dữ liệu hoặc ngăn chặn các dịch vụ trọng yếu. Luôn thực hiện kiểm tra access-list trên môi trường Lab trước khi triển khai thực tế trên Core Switch của doanh nghiệp.
Äặc Ä‘iểm phân biệt sá»± khÃác nhau giữa 2 loại Switch mạng
Hướng dẫn cấu hình thực tế trên thiết bị Cisco Catalyst
Để làm rõ sự so sánh switch layer 2 và layer 3, hãy xem xét kịch bản cấu hình một cổng giao tiếp. Trên Switch Layer 2, cổng mặc định luôn ở chế độ chuyển mạch. Để chuyển đổi một cổng trên Switch Layer 3 thành cổng định tuyến (Routed Port) để kết nối với ISP hoặc Router khác, kỹ sư cần sử dụng lệnh no switchport.
Dưới đây là ví dụ cấu hình Inter-VLAN routing trên Switch Layer 3 (ví dụ Cisco Catalyst 3850, IOS-XE):
# Kích hoạt tính năng định tuyến - bước quan trọng nhất thường bị quên
Core-Switch(config)# ip routing
# Cấu hình Interface Virtual cho VLAN 10 (SVI)
Core-Switch(config)# interface vlan 10
Core-Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Core-Switch(config-if)# no shutdown
# Cấu hình cổng kết nối với Router ngoài (Routed Port)
Core-Switch(config)# interface GigabitEthernet 1/0/1
Core-Switch(config-if)# no switchport
Core-Switch(config-if)# ip address 10.0.0.2 255.255.255.252
Core-Switch(config-if)# no shutdown
# Kiểm tra bảng định tuyến thực tế
Core-Switch# show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
...
C 192.168.10.0/24 is directly connected, Vlan10
L 192.168.10.1/32 is directly connected, Vlan10Trong thực tế triển khai, việc quên lệnh ip routing là lỗi phổ biến nhất khiến các kỹ sư mới vào nghề thắc mắc tại sao đã đặt IP cho SVI nhưng vẫn không ping được giữa các VLAN. Điều này minh chứng cho sự khác biệt cơ bản khi so sánh switch layer 2 và layer 3 về mặt logic vận hành của hệ điều hành mạng.
Phân tích hiệu suất và thông số Packets Per Second
Khi lựa chọn thiết bị, việc so sánh switch layer 2 và layer 3 qua thông số “Switching Capacity” (Gbps) và “Forwarding Rate” (Mpps – Million Packets Per Second) là cực kỳ quan trọng. Switch Layer 2 thường có thông số Mpps ấn tượng ở mức giá rẻ vì nó không cần thực hiện các phép tính logic phức tạp trên tiêu đề IP.
Tuy nhiên, đối với các hệ thống yêu cầu xử lý gói tin nhỏ (như Voice over IP hoặc giao dịch tài chính tốc độ cao), Switch Layer 3 với chip ASIC/TCAM chuyên dụng sẽ vượt trội hơn hẳn so với việc sử dụng một Router truyền thống để định tuyến. Một Router tầm trung có thể chỉ xử lý được vài trăm nghìn gói tin mỗi giây do phụ thuộc vào CPU, trong khi một Switch Layer 3 như dòng Cisco Catalyst 9300 có thể đẩy tốc độ lên hàng trăm triệu gói tin mỗi giây.
Dựa trên RFC 2544 về kiểm thử hiệu năng mạng, chúng ta thấy rằng việc so sánh switch layer 2 và layer 3 cần dựa trên kích thước gói tin thực tế. Trong môi trường doanh nghiệp với lưu lượng hỗn hợp, Switch Layer 3 cung cấp một nền tảng ổn định hơn, giảm thiểu hiện tượng nghẽn cổ chai tại các điểm tập trung lưu lượng (Distribution/Core layer).
Kịch bản triển khai tối ưu cho quy mô doanh nghiệp
Việc quyết định đầu tư dựa trên sự so sánh switch layer 2 và layer 3 phụ thuộc toàn bộ vào kiến trúc mạng mong muốn. Một mô hình chuẩn thường được thiết kế như sau:
- Lớp Access (Truy cập): Sử dụng Switch Layer 2 (ví dụ Cisco Catalyst 2960X/9200L). Nhiệm vụ chính là kết nối các thiết bị đầu cuối, thực thi Port Security, gán VLAN và cung cấp nguồn PoE cho IP Phone/Wifi AP. Tại đây, Layer 2 là đủ và giúp tiết kiệm ngân sách đáng kể.
- Lớp Distribution (Phân phối): Sử dụng Switch Layer 3. Đây là nơi các chính sách Inter-VLAN Routing, QoS và Security ACLs được thực thi. Việc sử dụng Layer 3 ở đây giúp giảm tải cho Core và cô lập các sự cố STP trong từng khu vực.
- Lớp Core (Lõi): Sử dụng High-end Switch Layer 3 (ví dụ Catalyst 9500). Tập trung vào việc chuyển mạch gói tin với tốc độ cực nhanh (backbone), thường sử dụng các giao thức định tuyến động như OSPF hoặc EIGRP để kết nối các khối Distribution hoặc Data Center.
Trong một văn phòng nhỏ (dưới 50 nhân sự), một chiếc Switch Layer 3 duy nhất có thể đảm nhận cả 3 vai trò trên (Collapsed Core Architecture). Tuy nhiên, khi số lượng người dùng tăng lên, việc phân tách dựa trên sự hiểu biết về so sánh switch layer 2 và layer 3 sẽ giúp hệ thống dễ quản trị và troubleshoot hơn khi có sự cố phát sinh.
Phân tích chi phí đầu tư và khả năng hoàn vốn
Cuối cùng, khi so sánh switch layer 2 và layer 3, yếu tố chi phí luôn là rào cản. Một Switch Layer 3 có cùng số cổng port thường có giá cao hơn từ 1.5 đến 3 lần so với Switch Layer 2. Tuy nhiên, nếu xét trên tổng chi phí sở hữu (TCO), Switch Layer 3 mang lại giá trị lớn hơn nhờ khả năng thay thế Router trong mạng nội bộ, giảm độ phức tạp của cáp và giảm số lượng thiết bị cần quản trị.
Kinh nghiệm của tôi khi tư vấn triển khai là đừng bao giờ tiết kiệm tiền cho Core Switch. Một lỗi treo thiết bị ở tầng Layer 2 của Core sẽ làm sập toàn bộ mạng của công ty. Đầu tư vào Switch Layer 3 có hỗ trợ tính năng Stackable (như Cisco StackWise) giúp doanh nghiệp dễ dàng mở rộng băng thông backbone và tăng tính dự phòng (High Availability) mà không cần cấu hình lại toàn bộ hệ thống.
Tổng kết lại, việc thấu hiểu sự so sánh switch layer 2 và layer 3 giúp bạn đưa ra quyết định kỹ thuật chính xác nhất. Switch Layer 2 là giải pháp kinh tế cho kết nối đầu cuối, trong khi Switch Layer 3 là “bộ não” điều phối lưu lượng và thực thi chính sách bảo mật cho toàn bộ hạ tầng mạng. Hãy luôn ưu tiên tính ổn định và khả năng mở rộng khi lựa chọn thiết bị chuyển mạch cho doanh nghiệp của mình.
Cập nhật lần cuối 04/03/2026 by Hiếu IT
