Switch Layer 3 Là Gì? Giải Pháp Định Tuyến Tốc Độ Cao Doanh Nghiệp

Trong kỷ nguyên chuyển đổi số, việc tối ưu hóa hạ tầng mạng nội bộ đòi hỏi sự kết hợp hoàn hảo giữa tốc độ chuyển mạch và khả năng định tuyến thông minh. Hiểu rõ switch layer 3 là gì sẽ giúp các kỹ sư hệ thống thiết kế được một topology mạng Scalable, giảm thiểu nghẽn cổ chai tại Router biên và tối ưu hóa luồng dữ liệu Inter-VLAN. Bài viết này phân tích sâu về kiến trúc ASIC, giao thức định tuyến và hướng dẫn cấu hình thực tế cho doanh nghiệp.

Bản chất kỹ thuật của Switch Layer 3 trong mô hình OSI

Để hiểu switch layer 3 là gì, chúng ta cần tham chiếu trực tiếp vào mô hình 7 lớp OSI. Trong khi các Switch truyền thống (Layer 2) chỉ hoạt động tại lớp Data Link, sử dụng địa chỉ MAC để chuyển tiếp khung dữ liệu (frames), thì Switch lớp 3 hoạt động tại lớp Network. Điều này cho phép thiết bị không chỉ quản lý bảng MAC mà còn có khả năng đọc được địa chỉ IP trong gói tin để thực hiện các quyết định định tuyến.

Sự khác biệt cốt lõi nằm ở phần cứng. Router truyền thống thực hiện định tuyến dựa trên phần mềm (software-based routing), nơi CPU xử lý các gói tin theo thuật toán. Ngược lại, Switch Layer 3 sử dụng các chip thực thi chuyên dụng ASIC (Application-Specific Integrated Circuits). Các chip này cho phép thiết bị thực hiện định tuyến ở tốc độ dây (wire-speed), nghĩa là tốc độ xử lý gói tin gần như tương đương với tốc độ vật lý của cổng kết nối.


Sự khác biệt giữa Hardware-based switching và Software routing

Một khía cạnh quan trọng khi định nghĩa switch layer 3 là gì chính là cơ chế chuyển tiếp gói tin. Trong các dòng Switch cao cấp như Cisco Catalyst hay MikroTik CRS, công nghệ CEF (Cisco Express Forwarding) hoặc Hardware Offloading đóng vai trò then chốt. Thay vì phải truy vấn bảng định tuyến (Routing Table) thông qua CPU cho mỗi gói tin đầu tiên, thiết bị sẽ chuyển thông tin từ Routing Table vào FIB (Forwarding Information Base) nằm ngay trên bộ nhớ tốc độ cao của ASIC.

Bên cạnh đó, bảng Adjancency Table lưu trữ thông tin lớp 2 (MAC) của các node kế cận, giúp quá trình đóng gói lại frame diễn ra tức thì. Theo tiêu chuẩn RFC 1812, một thiết bị định tuyến phải thực hiện kiểm tra checksum, giảm TTL (Time to Live) và xử lý các tùy chọn IP. Switch Layer 3 thực hiện toàn bộ các bước này trực tiếp bằng phần cứng TCAM (Ternary Content-Addressable Memory), mang lại độ trễ (latency) cực thấp so với Router.

Tại sao gọi Switch Layer 3 là một Router lai?

Khái niệm switch layer 3 là gì thường gây nhầm lẫn vì nó sở hữu “linh hồn” của Router nhưng mang “thể xác” của Switch. Thiết bị này hỗ trợ đầy đủ các giao thức định tuyến tĩnh (Static Route) và định tuyến động (Dynamic Routing) như OSPF, EIGRP hay RIP. Tuy nhiên, nó vẫn giữ nguyên các đặc tính Switch như mật độ cổng (port density) cao (24-48 cổng) và khả năng cấu hình VLAN linh hoạt.

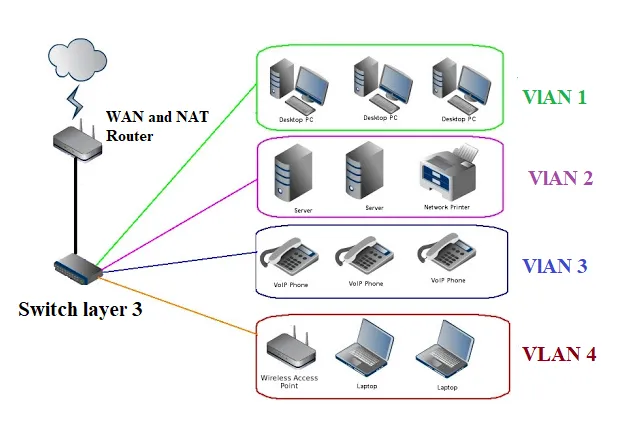

Điểm hạn chế của “Router lai” này so với Router chuyên dụng là khả năng hỗ trợ các kết nối diện rộng (WAN). Switch lớp 3 thường thiếu các module hỗ trợ PPPoE, NAT sâu hoặc các tính năng VPN (IPsec, OpenVPN) phức tạp do chip ASIC được tối ưu cho việc chuyển hướng gói tin nội bộ hơn là xử lý các thuật toán mã hóa nặng nề. Do đó, trong thực tế, chúng ta dùng Switch Layer 3 để làm Core Switch xử lý Inter-VLAN và Router để làm Gateway đi quốc tế.

Các tính năng cốt lõi khẳng định sức mạnh của Switch Layer 3

Khi triển khai hạ tầng cho một tòa nhà hoặc văn phòng quy mô trên 100 nhân sự, việc nắm vững tính năng của switch layer 3 là gì sẽ giúp bạn tiết kiệm chi phí mua sắm Router đắt đỏ. Dưới đây là những tính năng quyết định hiệu suất hệ thống:

• Inter-VLAN Routing: Cho phép giao tiếp giữa các mạng LAN ảo khác nhau mà không cần đẩy lưu lượng lên Router biên (tránh lỗi Router-on-a-stick).
• IP-based QoS: Phân loại và ưu tiên lưu lượng dựa trên địa chỉ IP nguồn/đích hoặc chỉ số DSCP, đảm bảo các ứng dụng YMYL như VoIP và Video Conferencing không bị gián đoạn.
• Hỗ trợ IPv6: Các dòng switch hiện đại cung cấp khả năng định tuyến IPv6 Unicast tốc độ cao, sẵn sàng cho hạ tầng mạng thế hệ mới theo chuẩn NIST.
• DHCP Relay Agent: Giúp chuyển tiếp yêu cầu xin cấp IP từ các VLAN khác nhau về một Server DHCP tập trung.

Hướng dẫn cấu hình Inter-VLAN Routing thực tế trên Cisco IOS

Để làm rõ phương pháp vận hành switch layer 3 là gì, tôi sẽ hướng dẫn các bạn cấu hình định tuyến giữa hai VLAN (Kế toán và Kỹ thuật) trên dòng Cisco Catalyst chạy IOS 15.x. Đây là mô hình kinh điển trong quản trị mạng thực tế.

⚠️ Cảnh báo: Trước khi chạy lệnh ip routing, hãy đảm bảo thiết bị đang không ở chế độ Switch lớp 2 thuần túy (vốn là mặc định trên một số firmware cũ). Việc kích hoạt định tuyến có thể thay đổi cách thiết bị xử lý lưu lượng Broadcast.

Bước 1: Kích hoạt tính năng lớp 3 và tạo VLAN

Switch(config)# ip routing Switch(config)# vlan 10 Switch(config-vlan)# name KE_TOAN Switch(config)# vlan 20 Switch(config-vlan)# name KY_THUAT

Bước 2: Cấu hình Interface ảo (SVI – Switch Virtual Interface)

Switch(config)# interface vlan 10 Switch(config-if)# ip address 192.168.10.1 255.255.255.0 Switch(config-if)# no shutdown Switch(config)# interface vlan 20 Switch(config-if)# ip address 192.168.20.1 255.255.255.0 Switch(config-if)# no shutdown

Bước 3: Xác minh bảng định tuyến (Verification)

Switch# show ip route # Output mẫu: C 192.168.10.0/24 is directly connected, Vlan10 C 192.168.20.0/24 is directly connected, Vlan20

Kết quả hiển thị dòng chữ routing is enabled và các dải IP được kết nối trực tiếp (Common code: C) xác nhận rằng khả năng làm việc của switch layer 3 là gì đã được hiện thực hóa.

Kích hoạt L3 Hardware Offloading trên MikroTik RouterOS v7

Với các dòng MikroTik như CRS3xx hoặc CCR2004, khái niệm switch layer 3 là gì gắn liền với tính năng “L3 HW Offloading”. Nếu không kích hoạt tính năng này, lưu lượng Inter-VLAN sẽ bị đẩy về CPU, khiến tốc độ sụt giảm từ 10Gbps xuống còn vài trăm Mbps.

Lệnh cấu hình trên RouterOS v7:

/interface/ethernet/switch/set 0 l3-hw-offloading=yes /ip/address/add address=10.0.10.1/24 interface=vlan10 /ip/address/add address=10.0.20.1/24 interface=vlan20

Sau khi cấu hình, hãy kiểm tra bằng lệnh /interface/ethernet/switch/export. Nếu bên cạnh interface có ký hiệu ‘H’, nghĩa là gói tin đang được định tuyến thông qua chip Switch thay vì CPU. Điều này giúp hệ thống vận hành ổn định ngay cả khi chịu tải lớn từ các ứng dụng Camera giám sát hoặc truyền tải file nặng.

Phân biệt chi tiết Switch Layer 2, Switch Layer 3 và Router

Nhiều quản trị viên mới thường thắc mắc điểm phân cấp của switch layer 3 là gì khi đặt cạnh Router. Chúng ta có thể so sánh dựa trên 3 tiêu chí chính:

1. Bảng tra cứu: Switch Layer 2 sử dụng bảng CAM (MAC Address Table). Switch Layer 3 sử dụng đồng thời bảng CAM và bảng FIB (IP Address Table). Router sử dụng Routing Table (Software-based).
2. Thông lượng (Throughput): Switch lớp 3 vượt trội hoàn toàn về thông lượng mạng LAN nhờ ASIC. Router thường bị giới hạn bởi tốc độ bus xử lý của CPU.
3. Tính năng WAN: Router hỗ trợ NAT, Firewall (Stateful Inspection), dịch vụ VPN và các kết nối DSL/LTE. Switch lớp 3 hầu như không hỗ trợ hoặc hỗ trợ rất hạn chế ở mức cơ bản.

Dựa trên kinh nghiệm triển khai thực tế, tôi khuyên các doanh nghiệp nên dùng Switch Layer 3 để quản lý toàn bộ lưu lượng “Inside” (E-W traffic) và để Router tập trung xử lý lưu lượng “Outside” (N-S traffic).

Bảo mật và quản trị rủi ro trên thiết bị lớp 3 (YMYL)

Khi thiết bị thực hiện định tuyến, nó trở thành mục tiêu tấn công của các hacker trong mạng nội bộ. Hiểu về rủi ro của switch layer 3 là gì là bước quan trọng để bảo vệ dữ liệu YMYL (Your Money Your Life/Doanh nghiệp).

Một trong những lỗ hổng phổ biến nhất là tấn công VLAN Hopping. Kẻ tấn công có thể giả dạng một Switch để tạo đường Trunk (Switch Spoofing) hoặc gửi gói tin có gắn 2 tag VLAN (Double Tagging) nhằm xâm nhập vào các VLAN nhạy cảm như VLAN Server hay VLAN Tài chính.

Giải pháp phòng ngừa:

• Cấu hình switchport mode access trên tất cả các port người dùng.
• Sử dụng VLAN quản trị biệt lập (Native VLAN khác VLAN 1).
• Áp dụng ACL (Access Control List) trực tiếp trên các SVI để lọc lưu lượng:

  Switch(config)# ip access-list extended SECURE_ACL Switch(config-ext-nacl)# permit tcp 192.168.10.0 0.0.0.255 host 192.168.50.10 eq 443 Switch(config-ext-nacl)# deny ip any any Switch(config)# interface vlan 10 Switch(config-if)# ip access-group SECURE_ACL in

Việc áp dụng ACL trên Switch lớp 3 yêu cầu sự chính xác tuyệt đối; một sai sót nhỏ trong wildcard mask có thể làm sập kết nối của toàn bộ phòng ban.

Tối ưu hóa bảng định tuyến và quản lý TCAM

Một giới hạn vật lý khi tìm hiểu switch layer 3 là gì mà ít người để ý là dung lượng của bộ nhớ TCAM. Khác với Router có RAM lớn để chứa hàng triệu route BGP, Switch lớp 3 có giới hạn (thường từ 8k đến 32k entry). Nếu bảng định tuyến của bạn quá lớn hoặc bạn tạo quá nhiều ACL phức tạp, bộ nhớ TCAM sẽ bị tràn.

Khi TCAM bị tràn, thiết bị sẽ chuyển sang cơ chế “Software Forwarding”, khiến CPU tăng vọt lên 100% và gây lag mạng toàn cục. Để khắc phục, bạn cần sử dụng tính năng Route Summarization (Tóm tắt địa chỉ) nhằm giảm số lượng dòng trong Routing Table và tối ưu hóa SDM (Switch Database Management) template tùy theo mục đích sử dụng (chuyên Layer 2 hay chuyên định tuyến).

Top 4 mẫu Switch Layer 3 đáng đầu tư nhất hiện nay

Tùy vào ngân sách và quy mô hạ tầng, việc lựa chọn thương hiệu phù hợp khi đã hiểu switch layer 3 là gì sẽ quyết định tính ổn định của hệ thống trong 5-10 năm tới.

1. Cisco Catalyst 9300 Series: Dòng cao cấp nhất cho doanh nghiệp lớn, hỗ trợ công nghệ StackWise và SD-Access. Hoạt động trên hệ điều hành IOS-XE bền bỉ.
2. UniFi Switch Pro 24 (USW-Pro-24): Lựa chọn lý tưởng cho các văn phòng vừa và nhỏ cần sự trực quan. Giao diện quản lý tập trung qua UniFi Controller giúp việc cấu hình định tuyến tĩnh trở nên cực kỳ đơn giản.
3. MikroTik CRS326-24G-2S+RM: “Phù thủy” về hiệu năng/giá thành. Với RouterOS v7, đây là thiết bị rẻ nhất cung cấp khả năng L3 Hardware Offloading ở tốc độ 10Gbps.
4. Planet SGS-6341-24T4X: Dòng switch công nghiệp mạnh mẽ, hỗ trợ đầy đủ OSPFv3 và IPv6, phù hợp cho các hạ tầng Data Center hoặc nhà máy với độ bền cao.

Việc đầu tư đúng thiết bị ngay từ đầu dựa trên kiến thức về switch layer 3 là gì sẽ giúp doanh nghiệp tránh được các chi phí nâng cấp không đáng có và tối ưu hóa quy trình troubleshoot sau này.

Thiết bị chuyển mạch lớp 3 không chỉ đơn thuần là một bộ chia mạng, mà là trái tim điều phối toàn bộ luồng thông tin trong hạ tầng IT. Việc áp dụng đúng kỹ thuật cấu hình và bảo mật cho switch layer 3 là gì sẽ tạo ra một nền tảng mạng ổn định, tốc độ ngang tầm dây vật lý và có khả năng mở rộng linh hoạt. Với sự phát triển của công nghệ SDN (Software-Defined Networking), vai trò của Switch lớp 3 ngày càng trở nên quan trọng hơn bao giờ hết trong việc phân tách mặt phẳng điều khiển và mặt phẳng dữ liệu. Hy vọng những chia sẻ kỹ thuật này của Thư Viện CNTT sẽ là nền tảng vững chắc để bạn triển khai hệ thống mạng chuyên nghiệp.
