Trong hạ tầng mạng hiện đại, việc tích hợp nguồn điện và dữ liệu trên cùng một đường truyền vật lý đã trở thành tiêu chuẩn bắt buộc cho các hệ thống giám sát và viễn thông. Sử dụng switch poe 24 port gigabit không chỉ tối ưu hóa không gian lắp đặt mà còn đơn giản hóa việc quản lý năng lượng cho các thiết bị đầu cuối như IP Camera, Access Point và điện thoại VoIP. Với băng thông chuẩn Gigabit và khả năng cấp nguồn PoE+ (IEEE 802.3at), thiết bị này giải quyết triệt để bài toán suy hao tín hiệu và thiếu hụt ổ cắm điện tại các vị trí triển khai phức tạp.
Phân tích tiêu chuẩn IEEE 802.3at trên Switch PoE
Hiểu rõ nguyên lý cấp nguồn qua Ethernet là bước đầu tiên để vận hành một switch poe 24 port gigabit an toàn. Chuẩn IEEE 802.3at, hay còn gọi là PoE+, là sự nâng cấp đáng kể từ chuẩn 802.3af cũ. Trong khi 802.3af chỉ cung cấp tối đa 15.4W mỗi cổng, thì PoE+ nâng mức công suất lên tới 30W trên mỗi cổng RJ45. Điều này thực sự cần thiết cho các thiết bị PD (Powered Devices) hiệu suất cao như camera PTZ hoặc các bộ phát Wi-Fi 6 băng tần kép.
Về mặt kỹ thuật, chuẩn 802.3at sử dụng phương thức truyền tín hiệu trên hai cặp dây (Mode A hoặc Mode B). Đối với dòng TRENDnet TPE-TG240g, thiết bị sử dụng Mode A (Pin 1, 2 là cực dương; Pin 3, 6 là cực âm), đảm bảo khả năng tương thích ngược hoàn hảo với các thiết bị chuẩn af. Việc nắm vững sơ đồ đấu nối chân (pinout) giúp kỹ sư mạng nhanh chóng xác định các vấn đề về cáp truyền dẫn khi thiết bị đầu cuối không nhận nguồn.
Đánh giá phần cứng TRENDnet TPE-TG240g (v4.0R)
TRENDnet TPE-TG240g là một mẫu switch poe 24 port gigabit unmanaged sở hữu thiết kế kim loại 1U chắc chắn, phù hợp lắp đặt trong tủ Rack 19 inch tiêu chuẩn. Với Switching Capacity lên tới 48Gbps, thiết bị đảm bảo lưu lượng dữ liệu không bị nghẽn (non-blocking) ngay cả khi tất cả 24 cổng đều hoạt động ở tốc độ tối đa.

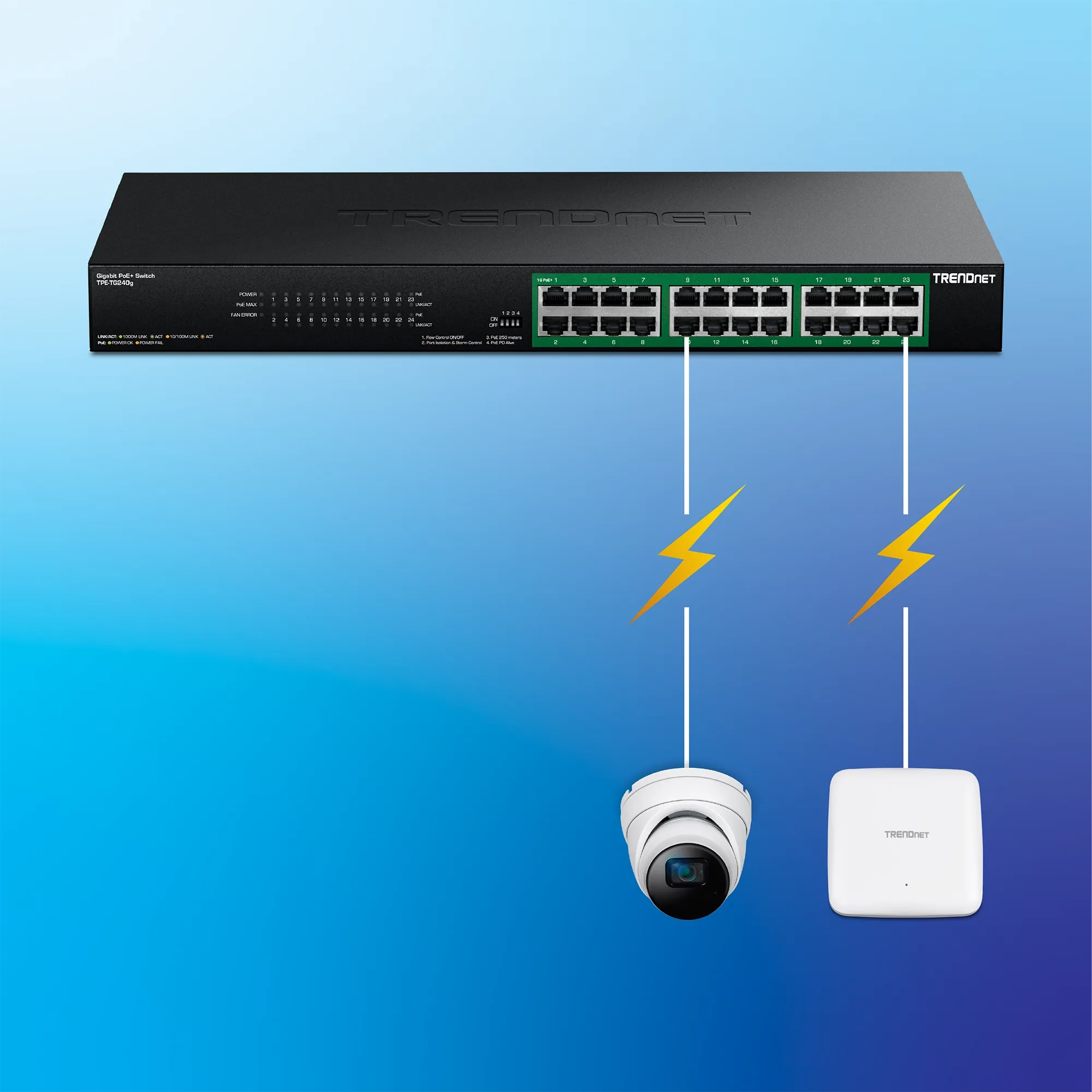

TRENDnet PoE+ switch with multiple Ethernet ports connected to a dome security camera and a wireless access point using Ethernet cables that deliver both data and power, indicated by yellow lightning bolt icons.
Điểm nhấn kỹ thuật của dòng v4.0R chính là khả năng chịu tải với bảng địa chỉ MAC lên đến 8K entries và bộ đệm dữ liệu RAM 512KB. Đối với các kỹ sư hệ thống, chỉ số Forwarding rate 35.7Mpps (với gói tin 64-byte) là minh chứng cho việc thiết bị có thể xử lý tốt các luồng video streaming độ phân giải 4K mà không gây hiện tượng trễ (latency) hay mất gói (packet loss). Đặc biệt, hệ thống “Smart Fans” tích hợp giúp điều chỉnh tốc độ quạt theo nhiệt độ thực tế, giảm thiểu tiếng ồn xuống mức 48.9dB trong khi vẫn duy trì ngưỡng nhiệt độ hoạt động an toàn từ 0° đến 50°C.
Cơ chế vận hành của DIP Switch và tính năng Long Range
Mặc dù là sản phẩm không quản lý (unmanaged), dòng switch poe 24 port gigabit này lại tích hợp các công tắc DIP switch thông minh phía mặt trước, cho phép điều chỉnh các tham số lớp vật lý mà không cần can thiệp vào giao diện phần mềm phức tạp. Đây là giải pháp “Plug-and-Play” tối ưu cho các dự án lắp đặt camera tại các khu vực diện tích lớn.

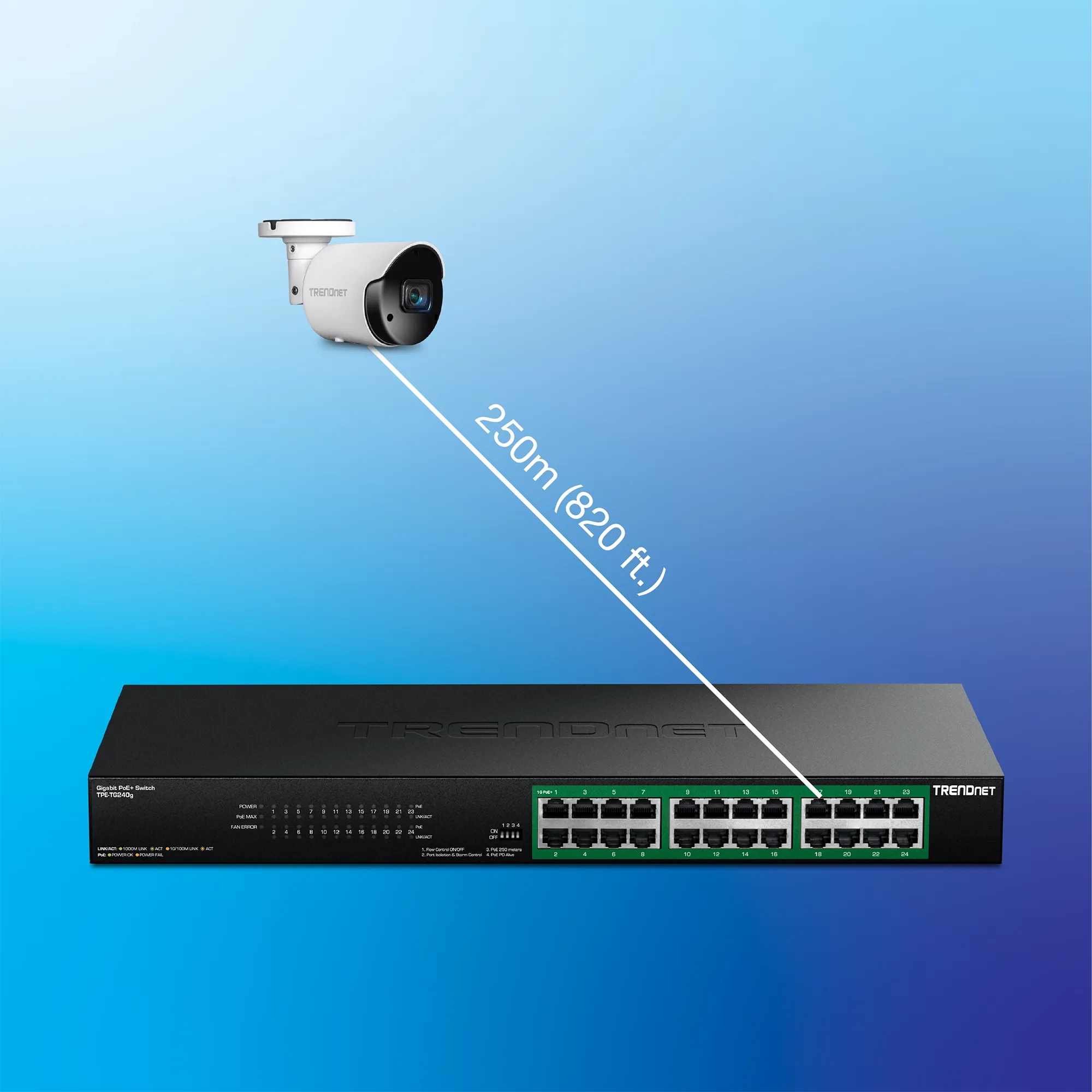

Surveillance setup showing a security camera connected to a TRENDnet Gigabit PoE+ Switch via a 250-meter cable. The switch features multiple Ethernet ports with green highlights indicating PoE capability and includes status LEDs for power and network activity, emphasizing long-distance support for camera installations.
Tính năng Long Range PoE+ khi được kích hoạt trên các cổng từ 1 đến 8 sẽ cho phép kéo dài khoảng cách truyền dẫn lên tới 250m. Tuy nhiên, theo quy luật vật lý về suy hao tín hiệu trên cáp đồng truyền thống, băng thông lúc này sẽ được giới hạn ở mức 10Mbps để đảm bảo tính ổn định của dòng điện và tín hiệu dữ liệu. Ngoài ra, tính năng Port Isolation (VLAN isolation) giúp ngăn chặn các luồng dữ liệu Broadcast/Multicast không cần thiết giữa các cổng, tăng cường bảo mật nội bộ và hạn chế tình trạng Storm Control trong mạng LAN.
Tính toán PoE Budget và quản lý năng lượng cho thiết bị
Một sai lầm phổ biến của các kỹ thuật viên là chỉ quan tâm đến số lượng cổng mà quên mất tổng công suất nguồn (PoE Budget). TPE-TG240g cung cấp tổng ngân sách 370W. Khi thiết kế hệ thống với switch poe 24 port gigabit, bạn cần thực hiện phép tính cộng dồn công suất tiêu thụ tối đa của tất cả thiết bị đầu cuối.
⚠️ Cảnh báo: Việc ép thiết bị hoạt động liên tục ở ngưỡng 100% công suất trong thời gian dài có thể làm giảm tuổi thọ tụ điện và gây sụt áp đột ngột. Một hệ thống mạng an toàn chỉ nên sử dụng tối đa 80% PoE Budget (khoảng 296W cho thiết bị này).
Nếu bạn sử dụng 24 camera IP, mỗi chiếc tiêu thụ trung bình 12W, tổng công suất sẽ là 288W, hoàn toàn nằm trong ngưỡng an toàn. Tuy nhiên, nếu sử dụng các bộ AP công suất cao (30W), bạn chỉ nên kết nối tối đa 12 thiết bị để tránh quá tải. Tính năng PD Alive Alert tích hợp là một điểm cộng lớn; switch sẽ tự động kiểm tra trạng thái hoạt động của thiết bị PD và khởi động lại cổng cấp nguồn nếu phát hiện thiết bị đầu cuối bị treo (hung), giúp giảm thiểu thời gian downtime mà không cần can thiệp thủ công.
Hướng dẫn lắp đặt và duy trì kết nối Gigabit hiệu quả
Để khai thác tối đa sức mạnh của switch poe 24 port gigabit, việc lựa chọn cáp mạng là yếu tố then chốt khi thiết lập mạng LAN nội bộ. Theo khuyến nghị của các chuyên gia và tiêu chuẩn ISO/IEC 11801, bạn nên sử dụng cáp Cat5e hoặc Cat6 lõi đồng nguyên chất (Solid Copper). Cần tuyệt đối tránh các loại cáp nhôm mạ đồng (CCA) vì điện trở suất cao của nhôm sẽ gây tỏa nhiệt lớn trên đường dây khi truyền tải nguồn điện PoE, dẫn đến nguy cơ hỏa hoạn và suy giảm điện áp nghiêm trọng ở đầu cuối.

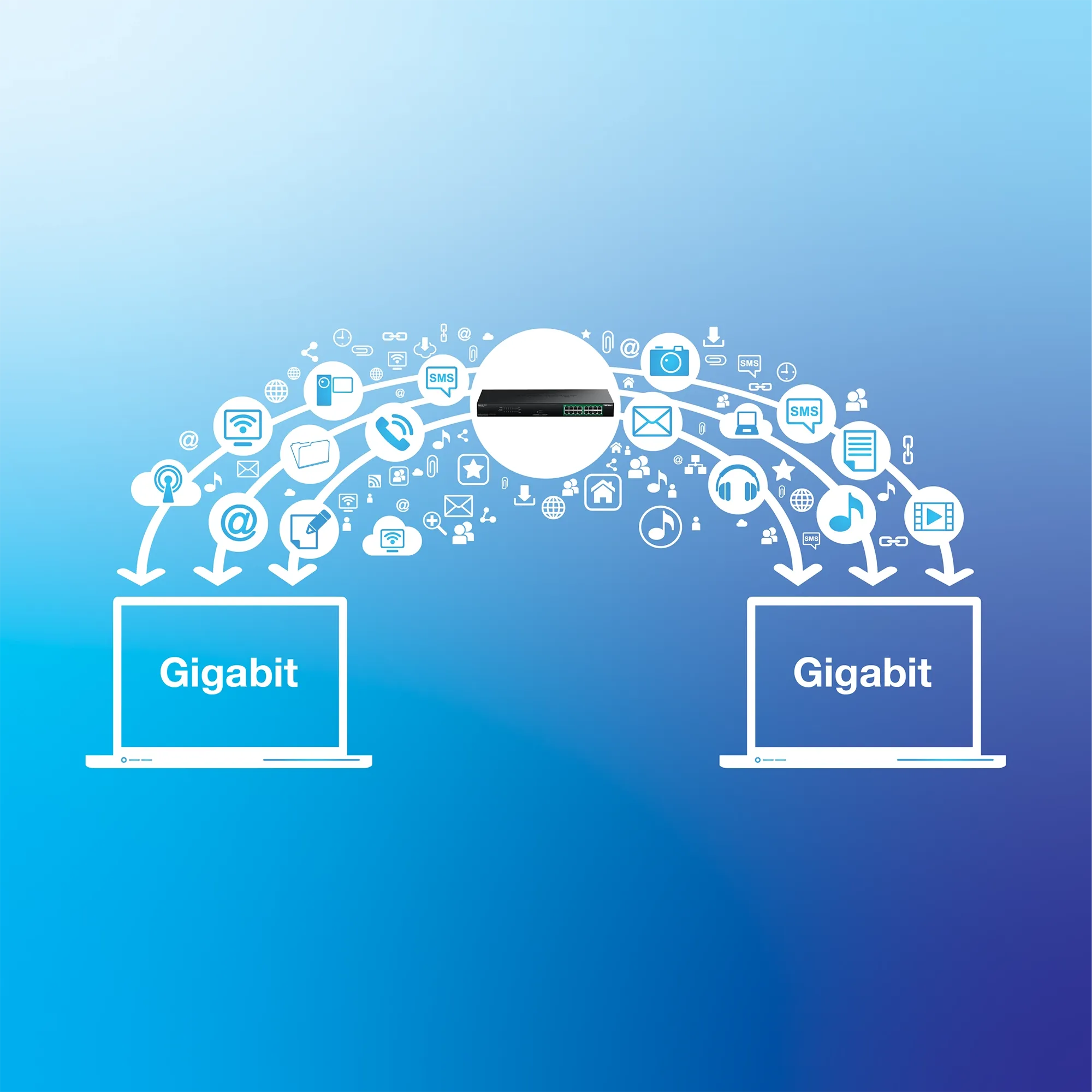

Conceptual illustration of two laptops labeled Gigabit connected through a central network switch with arrows indicating bidirectional data flow. Surrounding the arrows are icons representing email, cloud storage, video, music, documents, and social media, suggesting high-speed data exchange across multiple services.
Khi lắp đặt vào tủ Rack, hãy đảm bảo có khoảng trống ít nhất 1U phía trên và phía dưới thiết bị để tối ưu hóa luồng khí tản nhiệt từ quạt Smart Fan. Việc sử dụng nguồn điện AC ổn định từ 100V đến 240V, kết hợp với hệ thống chống sét lan truyền (Surge Protection), sẽ bảo vệ các IC quản lý nguồn PoE bên trong switch khỏi các xung điện đột biến – nguyên nhân chính gây cháy cổng RJ45 trong các mùa mưa bão tại Việt Nam.
Tính năng PD Alive Alert và ứng dụng trong giám sát an ninh
Trong lĩnh vực an ninh mạng, tính ổn định của camera là ưu tiên hàng đầu. Tính năng PD Alive trên mẫu switch poe 24 port gigabit này hoạt động dựa trên cơ chế layer 2 để giám sát lưu lượng từ thiết bị PD. Nếu trong một khoảng thời gian nhất định cổng không nhận được gói tin dữ liệu phản hồi, switch sẽ thực hiện “Power Cycle” – ngắt và cấp lại nguồn cho cổng đó.
Quy trình kiểm tra trạng thái PD có thể mô tả qua các bước logic sau:
- Switch kiểm tra mức tiêu thụ điện năng hiện tại trên mỗi cổng PoE.
- Hệ thống giám sát lưu lượng (traffic monitor) ghi nhận sự hiện diện của gói tin frame Ethernet.
- Nếu luồng dữ liệu biến mất trong khi nguồn điện vẫn đang cấp, switch kích hoạt lệnh reset nguồn cổng vật lý.
- Ghi nhận nhật ký (nếu là switch managed) hoặc hiển thị qua đèn LED trạng thái để kỹ thuật viên theo dõi.
Cơ chế này cực kỳ hữu ích cho các hệ thống camera lắp đặt ở vị trí cao, khó tiếp cận, giúp tiết kiệm chi phí nhân công vận hành và bảo trì đáng kể.
Các lỗi thường gặp và quy trình Troubleshooting hệ thống PoE
Trong quá trình quản trị hệ thống sử dụng switch poe 24 port gigabit, kỹ sư thường gặp phải tình trạng một số cổng không cấp nguồn hoặc thiết bị đầu cuối bị khởi động lại liên tục. Dưới đây là các bước xử lý lỗi theo tiêu chuẩn chuyên gia:
- Bước 1 (Physical Check): Kiểm tra đèn LED PoE trên mặt máy. Nếu đèn nhấp nháy màu hổ phách, có nghĩa là thiết bị đang gặp tình trạng Over-current hoặc Short-circuit.
- Bước 2 (Cable Test): Sử dụng máy đo chuyên dụng để kiểm tra độ thông mạch của 8 lõi dây. PoE yêu cầu sự ổn định tuyệt đối của cặp dây truyền tín hiệu.
- Bước 3 (Budget Analysis): Ngắt kết nối một số thiết bị không quan trọng để xem thiết bị lỗi có hoạt động trở lại không. Nếu có, hệ thống của bạn đang bị quá tải công suất tổng.
- Bước 4 (DIP Switch Check): Đảm bảo DIP switch không bị gạt nhầm sang chế độ Long Range nếu chiều dài cáp dưới 100m, vì việc ép băng thông xuống 10Mbps sẽ gây giật lag cho video stream chất lượng cao.
Việc bảo trì định kỳ bao gồm vệ sinh bụi bẩn tại các khe gió cũng rất quan trọng, đảm bảo bộ phận tản nhiệt hoạt động đúng hiệu năng thiết kế giúp thiết bị đạt MTBF (thời gian trung bình giữa các lần lỗi) lên tới hơn 900,000 giờ.

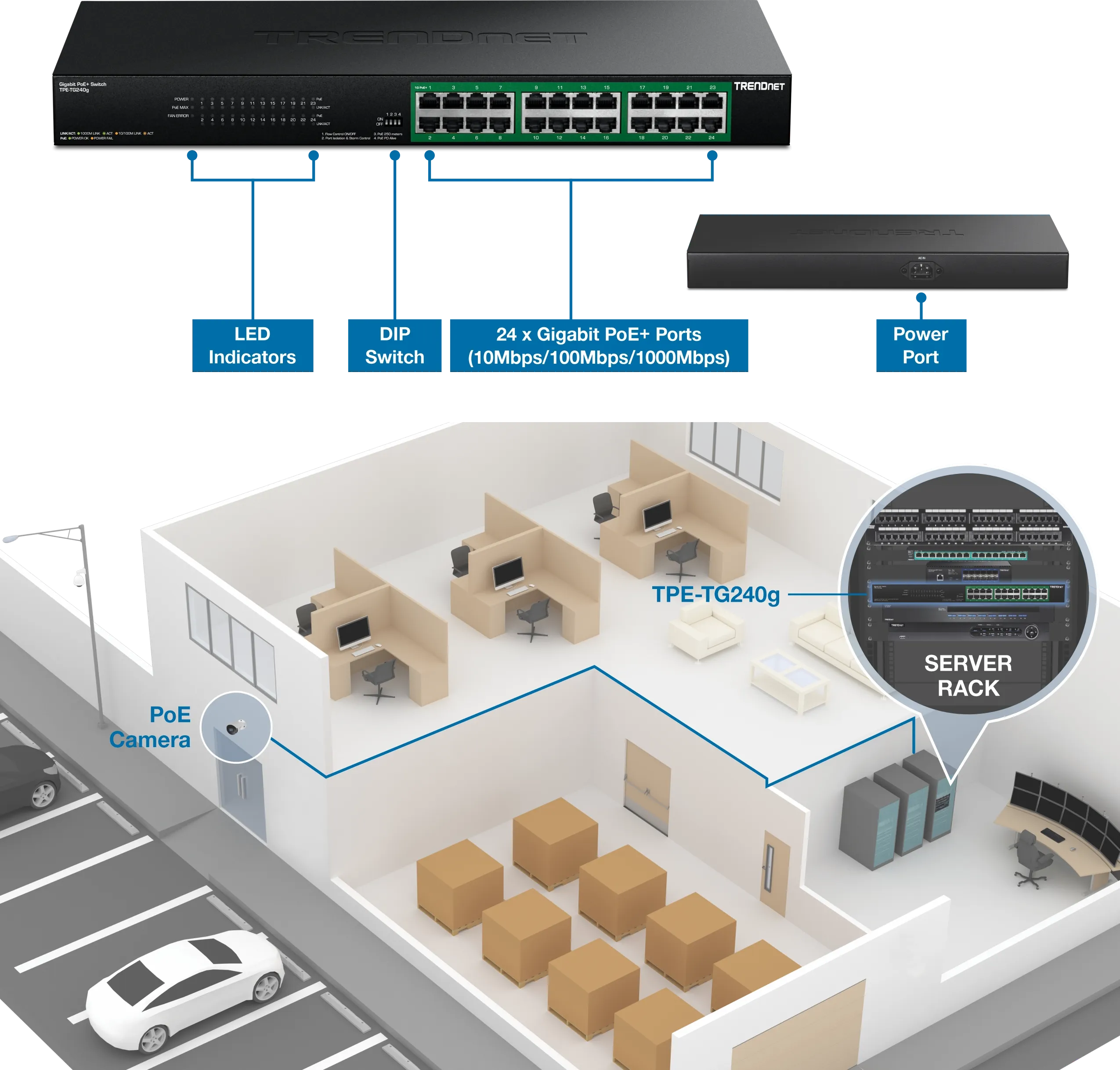

TRENDnet switch with LED indicators, DIP switch, 24 Gigabit PoE+ ports, and power port. Below, an office layout shows a PoE camera outside, a server rack inside, multiple workstations, and a connected TPE-TG240g switch, illustrating centralized device management.
Bảo mật hạ tầng và tiêu chuẩn an toàn thông tin
Mặc dù là layer 2 unmanaged switch, nhưng vấn đề bảo mật vật lý vẫn cần được ưu tiên theo chuẩn NIST. Đối với một chiếc switch poe 24 port gigabit, việc ngăn chặn truy cập trái phép vào các cổng vật lý là nhiệm vụ tối thượng. Nếu switch được đặt ở khu vực công cộng, kẻ tấn công có thể dễ dàng ngắt kết nối camera và cắm thiết bị trái phép vào mạng nội bộ.
Sử dụng tính năng Port Isolation thông qua DIP switch trên TPE-TG240g là một phương pháp “Segmentation” vật lý hiệu quả. Khi kích hoạt chế độ này, các camera sẽ không thể nhìn thấy hoặc tấn công lẫn nhau, ngay cả khi một thiết bị đầu cuối bị chiếm quyền điều khiển. Mọi lưu lượng đều bị buộc phải đi qua cổng Uplink để lên Router/Firewall, nơi các chính sách ACL (Access Control List) được thực thi nghiêm ngặt, đảm bảo an toàn cho toàn bộ hệ thống CNTT của doanh nghiệp.
Việc sở hữu một chiếc switch poe 24 port gigabit chất lượng như TRENDnet TPE-TG240g là khoản đầu tư xứng đáng cho hạ tầng kết nối bền vững. Với khả năng cấp nguồn mạnh mẽ, cơ chế bảo vệ thông minh và tính năng mở rộng khoảng cách truyền dẫn, thiết bị này đáp ứng đầy đủ các yêu cầu khắt khe nhất của các kỹ sư mạng chuyên nghiệp trong việc xây dựng hệ thống giám sát và truyền thông hiện đại. Hãy đảm bảo bạn luôn tuân thủ các quy tắc về PoE Budget và chất lượng cáp truyền dẫn để hệ thống vận hành ổn định lâu dài.
